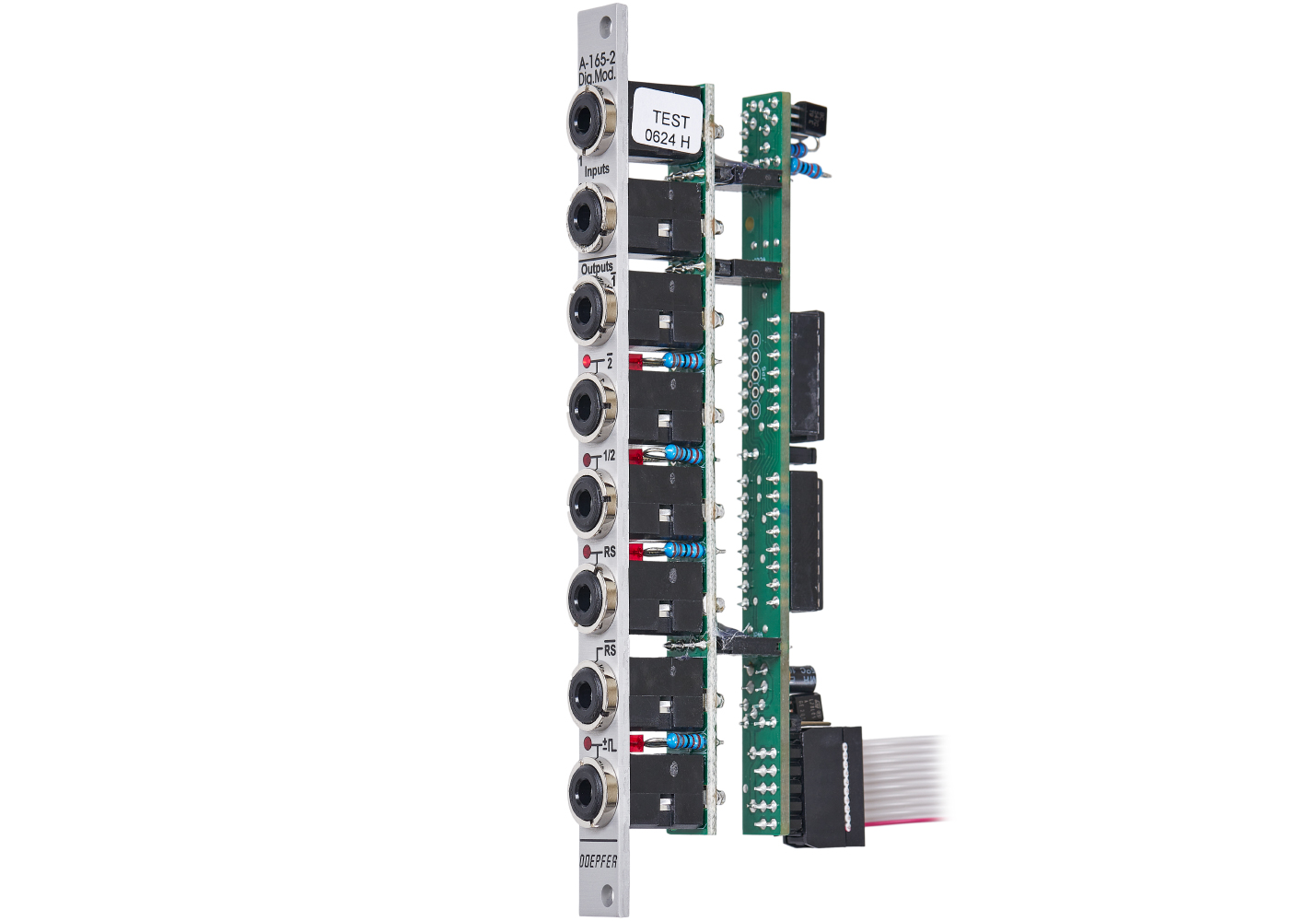

Le module A-165-2 comprend six circuits de modification pour les signaux numériques (horloge, porte, déclencheur, démarrage, arrêt, etc.) qui sont dérivés des deux signaux d'entrée Input 1 et 2 :

• signal inversé de l'entrée 1 (étiqueté 1)
• signal inversé de l'entrée 2 (étiqueté 2)
• Bascule T (bascule à bascule), contrôlée par l'entrée 1, cette sortie change d'état chaque fois qu'un front montant de l'entrée 1 apparaît (étiquetée 1/2, car elle fonctionne comme un diviseur de fréquence 1:2).
• Bascule Set/Reset, cette sortie passe à l'état « haut » pendant le front montant de l'entrée 1 et à l'état « bas » pendant le front montant de l'entrée 2 (étiquetée RS)
• sortie inversée de la bascule Set/Reset (étiquetée RS)
• sortie d'impulsion, pendant le front montant et le front descendant de l'entrée 1, une courte impulsion de déclenchement d'une durée d'environ 50 ms est générée (étiquetée avec le signe ± et un symbole d'impulsion rectangulaire).

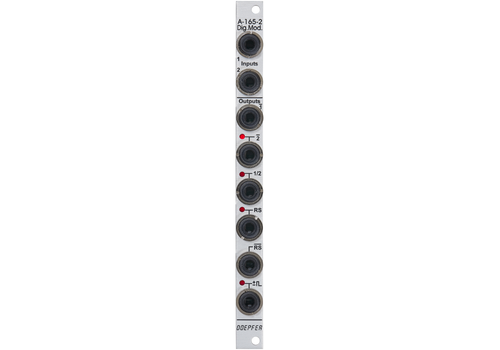

Les sorties 2, 1/2, RS et la sortie d'impulsion sont équipées de LED qui affichent l'état de la sortie en question.

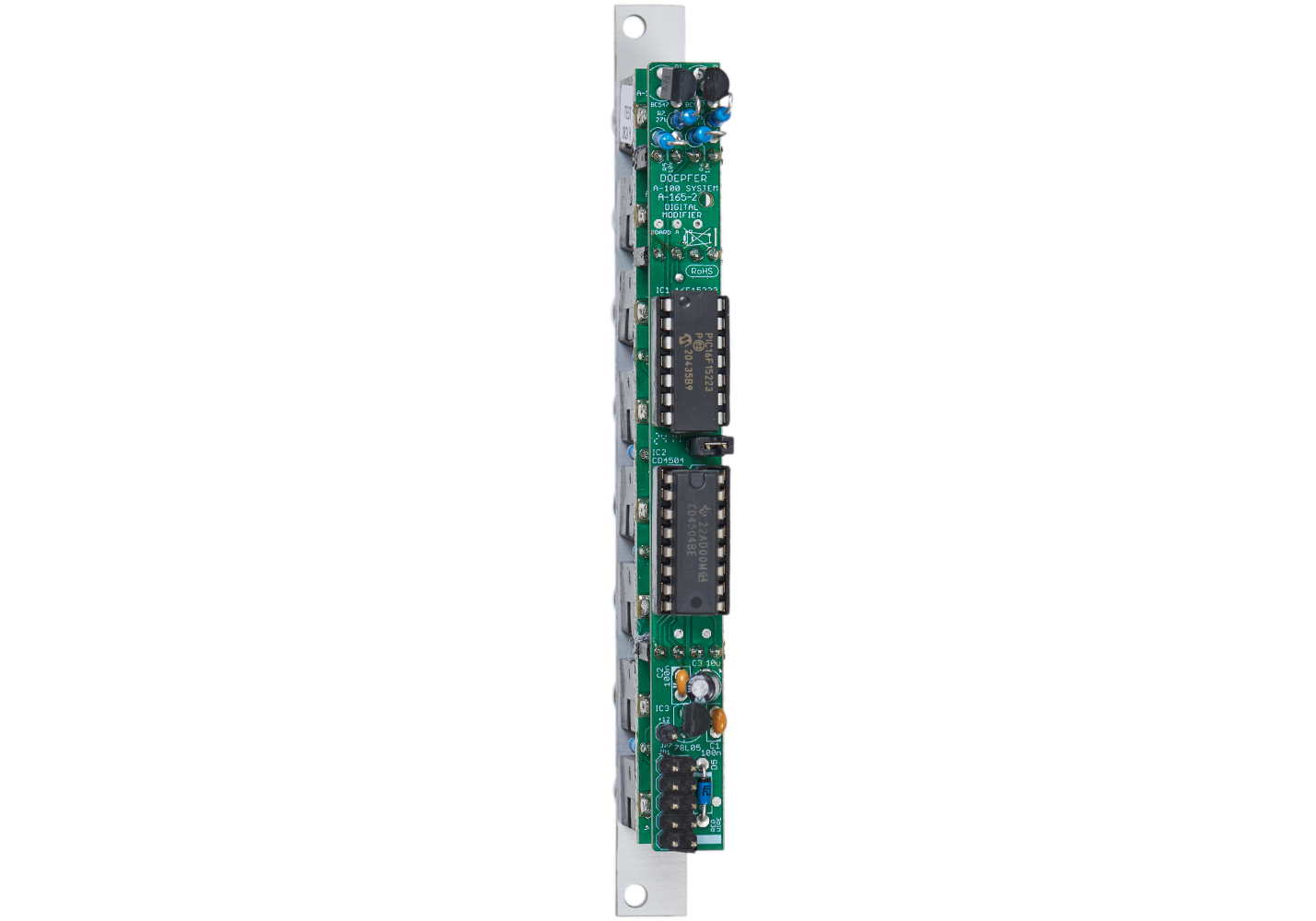

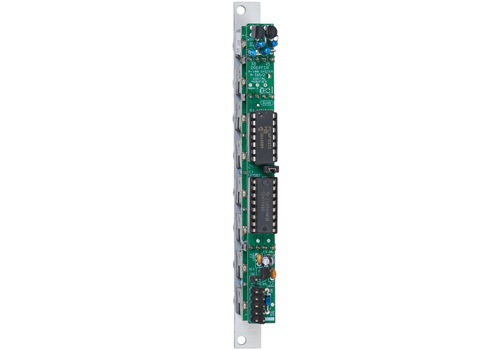

Le niveau de sortie pour les six sorties peut être réglé sur 0/+5V ou 0/+11V à l'aide d'un cavalier sur la carte électronique.

Seuils de tension pour les tensions d'entrée :

• les tensions inférieures à +0,8 V sont traitées comme « faibles »
• les tensions supérieures à +3 V sont considérées comme « élevées ».

Applications typiques:

• démarrage et/ou arrêt d'événements ou d'opérations de commutation avec la sortie RS ou RS (par exemple, commandé par les sorties de déclenchement d'un séquenceur, par exemple en combinaison avec des commutateurs électroniques)
• génération de signaux numériques inversés
• division de fréquence (sortie 1/2)
• génération d'impulsions brèves pendant les fronts montants et descendants d'un signal numérique (par exemple, déclenchement d'une enveloppe aux fronts montants et descendants d'un signal de porte).

Dimensions: 2HP
