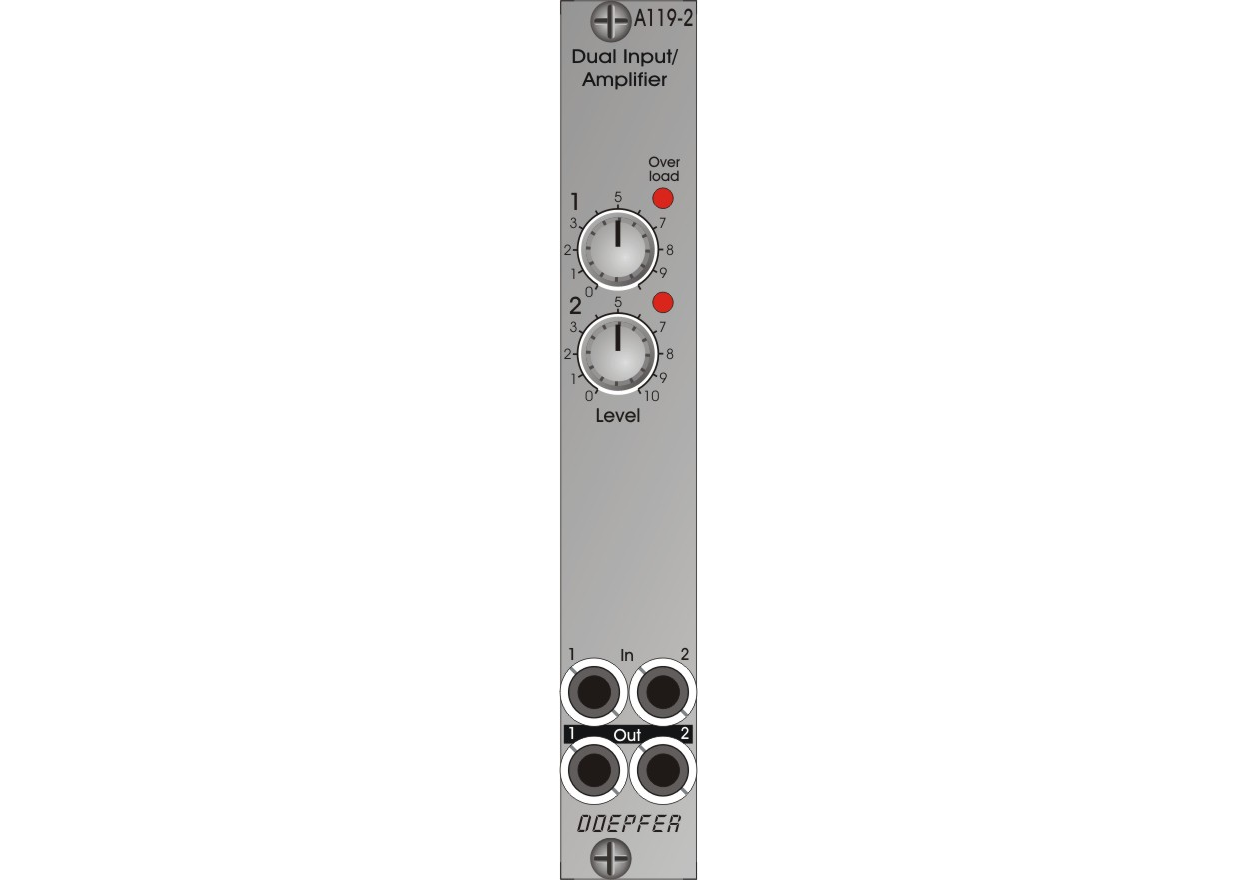

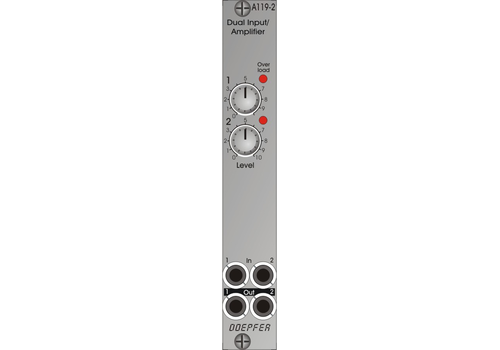

Le module A-119-2 est une sorte de version double du module A-119 sans suiveur d'enveloppe. Au lieu de cela, deux amplificateurs sont disponibles et la largeur du module est de 4 HP seulement.

Le module contient deux amplificateurs avec des niveaux d'amplification réglables séparément. Chaque canal est équipé d'un indicateur de surcharge. Le module peut également être utilisé pour des signaux stéréo, par exemple la sortie stéréo d'un smartphone.

Commandes et affichages :

• Niveau 1/2 : contrôle manuel de l'amplification dans une plage de 0 à environ 45.
• Surcharge 1/2 : LED de surcharge, commence à s'allumer pour des niveaux de sortie supérieurs à environ 10Vpp (+/-5V).
• In 1 : entrée audio 1 (monophonique ou stéréophonique, voir détails techniques)
• In 2 : entrée audio 2 (monophonique)
• Out 1/2 : sortie audio (monophonique)

Détails techniques :

• Pour des amplifications plus importantes, les deux amplificateurs peuvent être reliés en guirlande.
• Options de normalisation : le signal appliqué à la prise In 1 peut être normalisé à la prise In 2 de différentes manières au moyen d'un cavalier sur le circuit imprimé :
  • La prise In 1 est connectée via un câble de patch mono (câble de patch standard) à un signal monophonique et ce signal est normalisé à la prise In 2 (c'est-à-dire le même signal d'entrée pour les deux sous-unités) : cavalier sur l'en-tête JP2 en position supérieure
  • La prise In 1 est connectée par un câble stéréo TRS de 3,5 mm à un signal stéréophonique et le deuxième canal du signal stéréophonique est normalisé à la prise In 2 : cavalier sur l'en-tête JP2 en position inférieure
  • Pas de normalisation : le cavalier est retiré de l'en-tête JP2
• Toutes les entrées et sorties sont couplées en courant continu. Ainsi, le module peut également être utilisé pour l'amplification des tensions de contrôle.

Caractéristiques:

• Largeur: 4 HP / 20.0 mm
• Profondeur: 30 mm (mesurée à partir de la face arrière de la face avant)
• Courant: +20mA (+12V) / -20mA (-12V)
