Créez votre mélangeur analogique personnalisé de la série 500

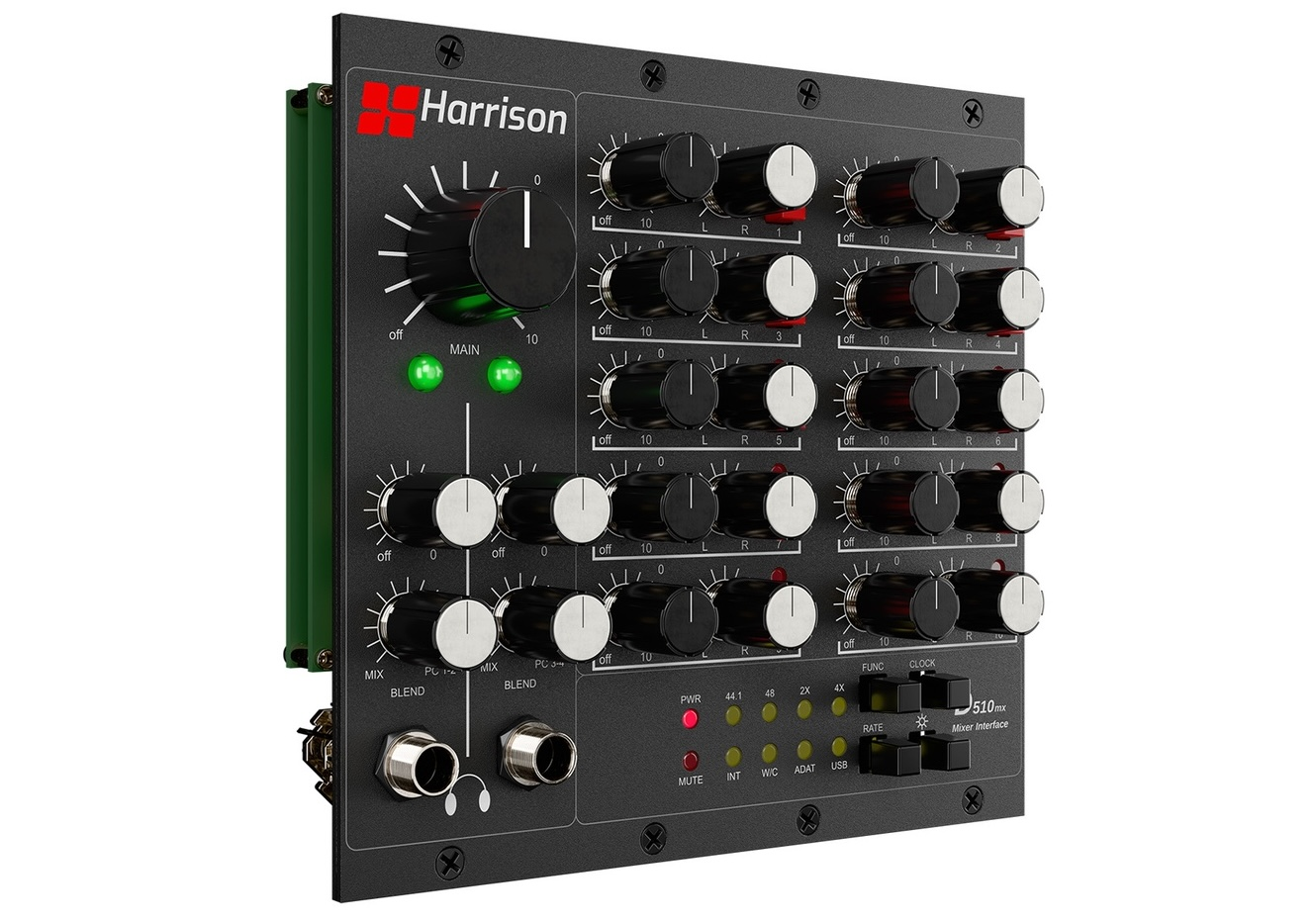

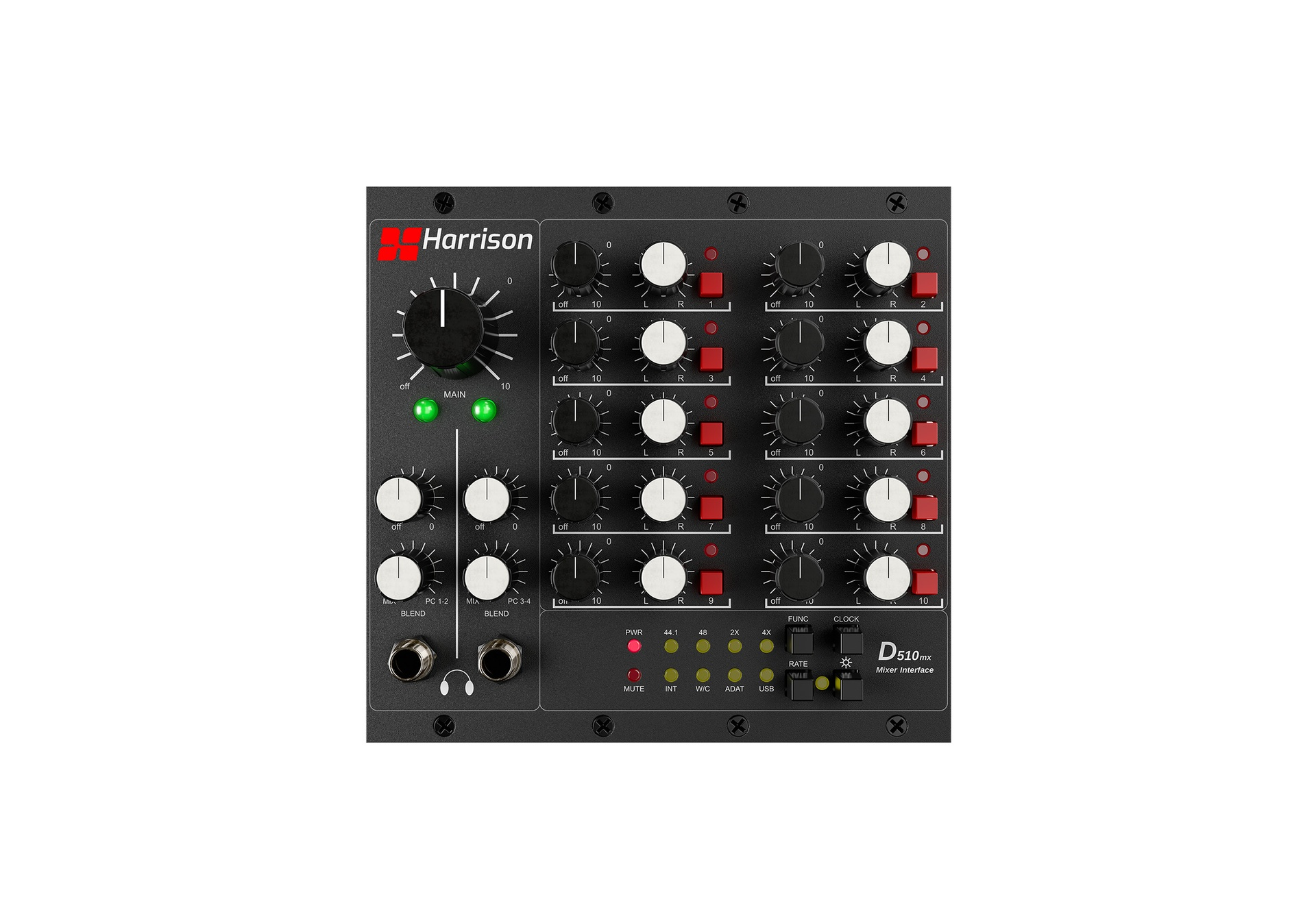

Associez le D510r au module de mixage optionnel D510mx pour transformer votre système en un puissant mélangeur analogique 10x2. Conçu pour s'intégrer dans deux emplacements du rack Harrison D510r 500 Series, le D510mx vous permet de créer des mixages stéréo à partir de n'importe lequel des huit emplacements restants du module 500 Series, en plus des deux entrées analogiques des emplacements 9 et 10. Grâce aux commandes de niveau et de panoramique sur chaque canal, ainsi qu'aux deux sorties casque indépendantes avec « blend “, vous bénéficiez du poids et de la profondeur ” 3D » que le sommateur analogique Harrison apporte aux productions, tout en améliorant vos capacités d'écoute au casque.

Utilisées avec la carte d'interface audio D510dante, les deux sorties casque permettent de créer des mixages de contrôle à partir de la sortie analogique directe ou de n'importe quel appareil connecté au réseau Dante.

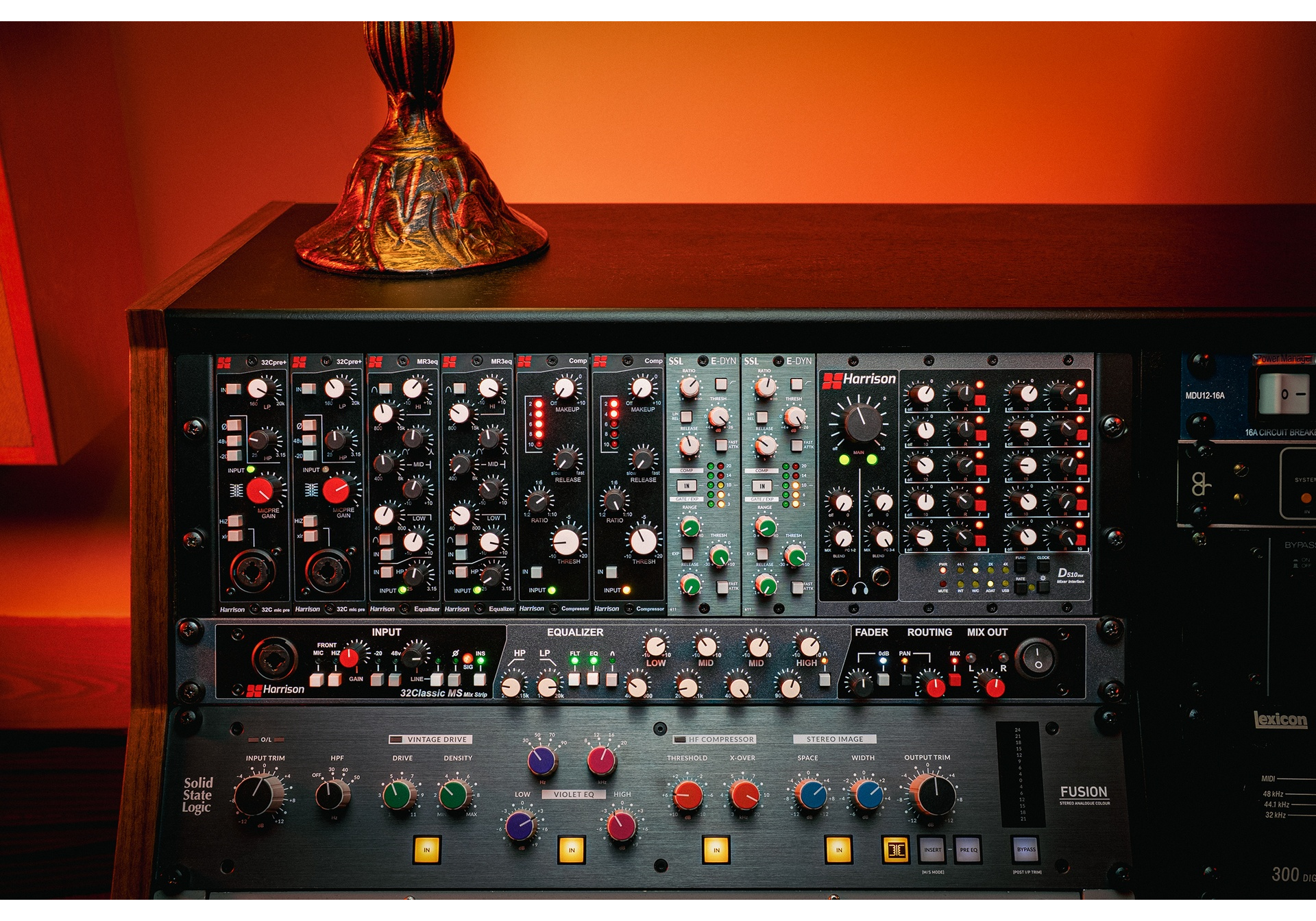

Avec un nombre presque infini de configurations, le rack Harrison D510 associé au module de mixage D510mx permet de créer un système de tracking à huit canaux extrêmement puissant (et portable) logé dans seulement 3U - nous avions dit que c'était flexible !

Caractéristiques:

Entrées du D510mx

• Gain minimum : <= -81 dB
  • Bruit pondéré A @ Gain Min : < -87 dBu
• Unité 0 dB
  • THD+N, 1kHz 10 dBu @ gain moyen : < 0.003%
  • Bruit pondéré A @ No Gain : < -87 dBu

•  Gain maximum : 11.5 dB
  • THD+N, 1kHz 0dBu @ Max Gain : < 0.003%
  • Bruit pondéré A @ gain maximum : < -85 dBu
•  Niveau d'entrée maximum : +24 dBu
• Réponse en fréquence : 20 Hz - 20 KHz +/- 0,25 dB
• Pan - 3dB Pan Law

Entrées D510dante (lorsque l'interface optionnelle D510dante est installée)

• Niveau d'entrée maximum : +24 dBu
• Réponse en fréquence : 20 Hz - 20 KHz +/- 0,25 dB

 Sorties principales

• Niveau de sortie maximum : +24 dBu
• Gain minimum : <= -85 dB
  • Bruit pondéré A @ Gain Min : < -97 dBu
• Unité 0 dB
  • THD+N, 1kHz 10 dBu @ gain moyen : < 0.003%
  • Bruit pondéré A @ No Gain : < -87 dBu
• Gain maximum : 9.5 dB
  • THD+N, 1kHz 10 dBu @ Max Gain : < 0.003%
  • Bruit pondéré A @ gain maximum : < -78 dBu

Sorties casque

• Niveau de sortie maximum - +21 dBu
• Gain minimum : <= -78 dB
  • Bruit pondéré A @ Gain Min : < -87 dBu
• Gain maximum : 0 dB
  • THD+N, 1kHz 20 dBu @ Gain maximum : < 0.004%
  • Bruit pondéré A @ gain maximum : < -82 dBu

Mesure du signal

• 3x LED tricolores de présence du signal
  • Vert : >= -14 dBu, + 4 dBu
  • Orange : >= +4 dBu, +18 dBu >= +4 dBu, +18 dBu
  • Rouge : >= +18 dBu, +18 dBu >= + 18 dBu

Connecteurs

• Sortie casque stéréo TRS (2)
