16x16 E/S analogiques avec contrôle de niveau indépendant

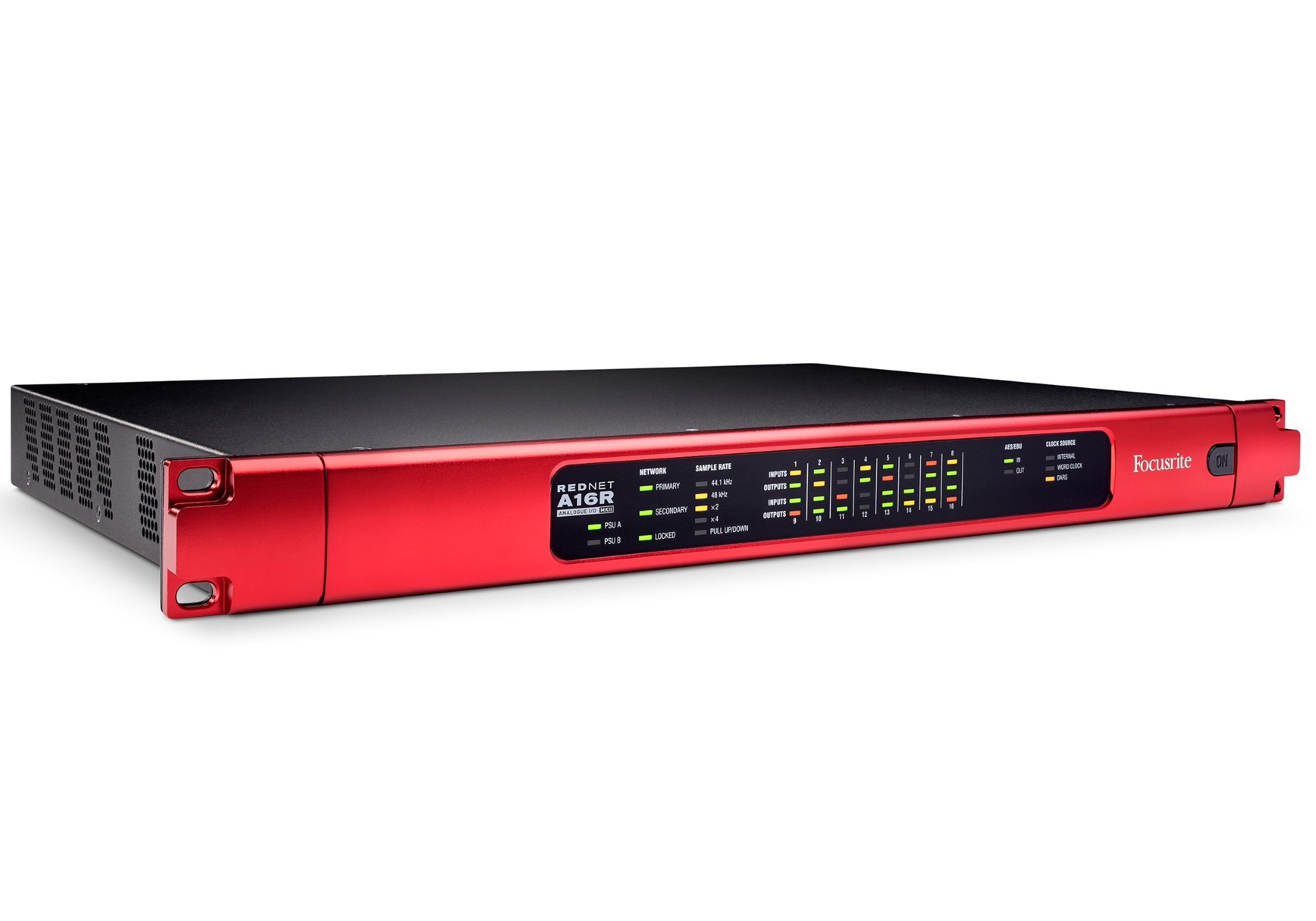

RedNet A16R MkII est une interface analogique 16 canaux pour les réseaux Dante®, avec deux canaux d'E/S AES3. La conversion A-N et D-A de précision fournit 119dB de gamme dynamique, plat de 20Hz - 20kHz (+/- 0.15dB). Les commandes individuelles de niveau des canaux d'entrée et de sortie permettent un réglage précis de tous les niveaux d'E/S à l'aide de RedNet Control. Avec deux alimentations et des connecteurs réseau EtherCON primaire et secondaire, le RedNet A16R MkII est parfait pour les applications à chemin critique dans l'enregistrement, la post-production, le son en direct et la diffusion. Les fonctions de redondance intégrées permettent un basculement silencieux en cas de panne d'alimentation ou de réseau, ce qui rassure les techniciens système.

Les entrées et sorties analogiques sont connectées par quatre connecteurs AES59 standard DB25 sur le panneau arrière, tandis qu'une paire supplémentaire d'E/S AES3 est fournie par des connecteurs XLR mâle et femelle pour plus de flexibilité. L'entrée XLR peut accepter des signaux DARS en plus de l'AES3. L'entrée/sortie Word Clock sur connecteurs BNC permet aux appareils externes d'être synchronisés avec le RedNet A16R MkII, ou alternativement permet au RedNet A16R MkII d'agir comme un grand maître de l'horloge du réseau, suivant une entrée externe.

Le RedNet A16R MkII est bien adapté à la fois à une installation permanente et à des frappes et configurations répétées : tous les connecteurs se verrouillent et restent terminés même sous tension, ce qui permet une installation sans souci et une tranquillité d'esprit une fois placé dans un rack. En outre, tous les produits Focusrite Pro sont accompagnés d'une garantie de trois ans et d'un support client primé.

• 16 canaux d'E/S analogiques de niveau ligne de haute qualité pour les réseaux Dante Audio-Over-IP
• Contrôle et calibrage du niveau de chaque canal d'entrée/sortie par incréments de +/- 1db via un fader de réglage numérique avec fonctions de sourdine et de gradation
• Conversion de précision 24 bits jusqu'à 192kHz
• Gamme dynamique de 119dB, plate de 20Hz à 20kHz, +/-0. 15dBS
• Alignement de niveau +24dBu ou +18dBu sélectionnable par logiciel
• Conformité avec les normes AES67, AES70 et SMPTE 2110
• Doubles alimentations et connexions réseau avec redondance complète de l'alimentation et du réseau, y compris des connecteurs à verrouillage pour une fiabilité maximale
• Entrée/sortie Word Clock et entrée DARS pour une flexibilité accrue, plus deux canaux supplémentaires d'entrée/sortie AES3
• Entrée/sortie analogique sur connecteurs DB25 standard AES59Mesures et indicateurs complets en façade
• Logiciel de contrôle à distance RedNet Control avec interface utilisateur graphique puissante

Caractéristiques :

ENTRÉES DE LIGNE

• Niveaux de référence 0 DBFS : +18 ou 24dBu (commutable)
• Réponse en fréquence : 20Hz - 20kHz ± 0.1dB
• THD+N : Moins de -100dB (0,001) non pondéré, 20Hz - 20kHz ; entrée -1dBFS
• EIN : -96dBu pondéré A (typique)
• Rapport signal/bruit : 120dB pondéré A (typique)
• Plage dynamique du convertisseur : 120dB pondéré A (typique), 10Hz - 20kHz

SORTIES DE LIGNE

• Niveaux de référence 0 DBFS Sorties : 18 ou 24dBu (commutable)
• Réponse en fréquence des sorties : 20Hz - 20kHz ± 0.1dB
• Sorties THD+N : Moins de -100dB (0,001) non pondéré, 20Hz - 20kHz ; entrée 23dBu
• Bruit en présence de signal : -94dBu pondéré A (typique)
• Gamme dynamique : 118 dB pondéré A (typique)
• Sortie de la gamme dynamique du convertisseur : 120dB pondéré A (typique), 10Hz - 20kHz

CROSSTALK

• Entrée vers sortie ou entrée : Moins de -100dB non pondéré, 20Hz - 20kHz ; entrée 23dBu
• Sortie vers entrée ou sortie : Inférieur à -100dB non pondéré, 20Hz - 20kHz ; entrée -1dBFS

CONVERTISSEURS DE FRÉQUENCE D'ÉCHANTILLONNAGE DE L'ENTRÉE NUMÉRIQUE

• Plage de fréquence d'échantillonnage : 32kHz à 216kHz
• Erreur de gain : -0,3dB
• Plage dynamique des entrées : Supérieure à 138dB
• Entrées THD+N : Moins de -130dB (0.00003)
• Latence : 11 à 45 échantillons (en fonction du réseau et de la fréquence d'échantillonnage)

PERFORMANCES NUMÉRIQUES

• Fréquences d'échantillonnage prises en charge : 44,1 / 48 / 88,2 / 96 / 176,4 / 192 kHz (-4 / -0,1 / 0,1 / 4,167) à 24 bits
• Sources d'horloge : Interne ou provenant du maître du réseau Dante
• Plage d'horloge externe : Fréquence d'échantillonnage nominale ±7,5

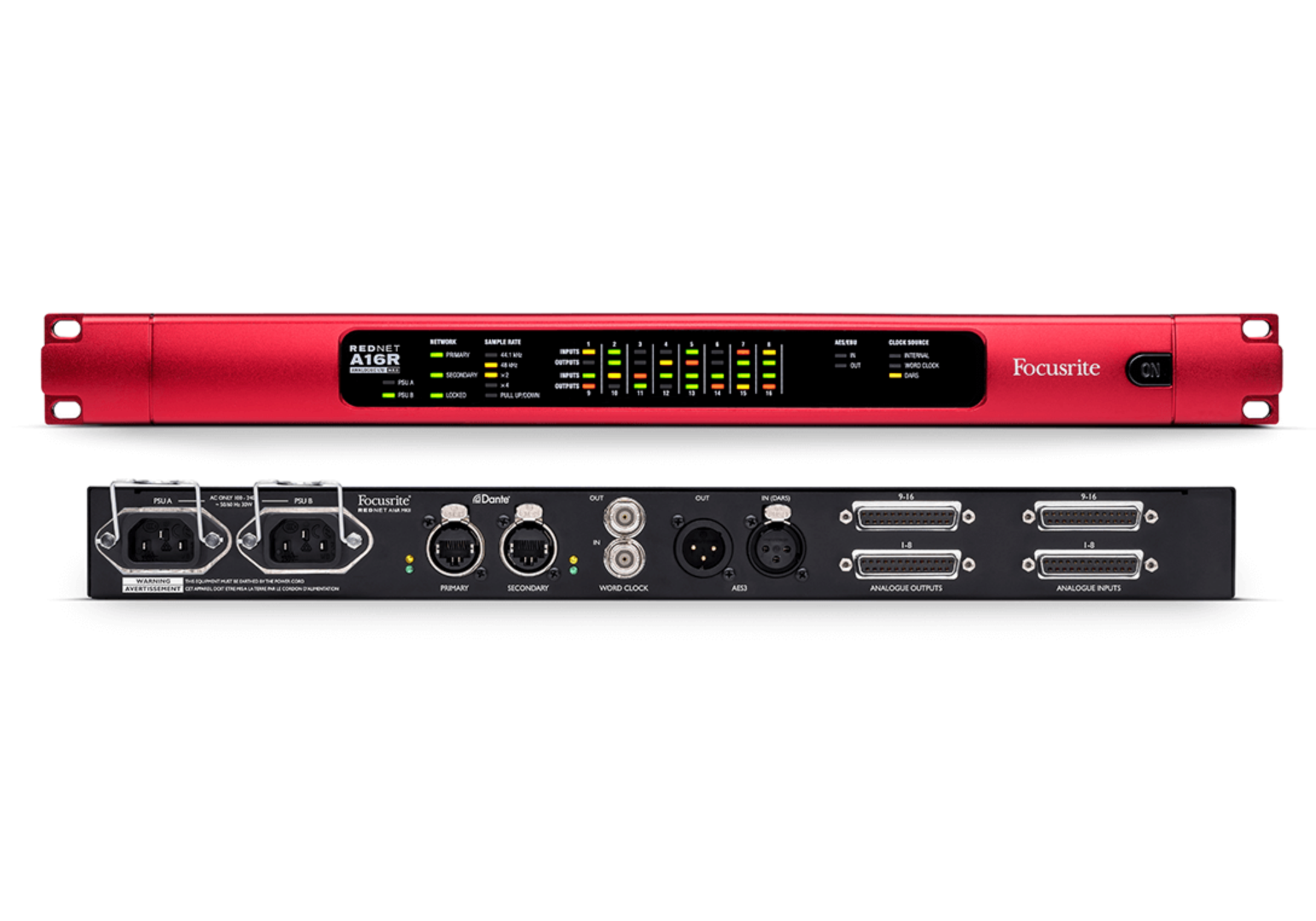

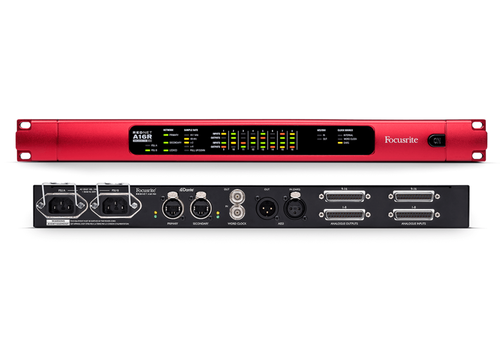

CONNECTIVITÉ DU PANNEAU ARRIÈRE

• Entrées de ligne : 2 connecteurs DB25
• Sorties de ligne : 2 connecteurs DB25
• Nombre de canaux : 2 x 2 canaux AES/EBU
• Entrée (DARS en option) : 1 x XLR femelle (commutable avec les canaux d'entrée analogiques 15 et 16 à taux quadruple)
• Sortie : 1 x XLR mâle (duplication des canaux de sortie analogiques 15 et 16 à des taux quadruple)
• Entrée Word Clock : 1 x port BNC 75O (terminaison commutable)
• Sortie Word Clock : 1 x port BNC 75O
• Alimentation : 2 x entrées IEC avec pinces de maintien
• Réseau : 2 x EtherCON NE8FBH, également compatible avec les connecteurs standard RJ45

INDICATEURS DU PANNEAU AVANT

• Bloc d'alimentation primaire (A) : LED verte. S'allume lorsqu'une entrée CA est appliquée et que toutes les sorties CC sont présentes.
• Réseau primaire : Voyant vert. Indique qu'une connexion réseau est présente sur le port primaire en mode redondant.
• Réseau secondaire : Voyant vert. Indique qu'une connexion réseau est présente sur le port secondaire en mode redondant.
• Réseau verrouillé : DEL verte. Lorsque l'unité suit le réseau grand maître, indique un verrouillage réseau valide.
• Taux d'échantillonnage : LED orange pour chaque : 44.1kHz, 48kHz, x2, x4
• Pull Up/Down : LED orange. Indique que l'unité est configurée pour fonctionner sur un domaine Dante pull up/down.
• Indicateurs de signaux AES/EBU : 2 LEDs d'indication de signal E/S
• Source d'horloge : DEL orange pour chaque

MODES DE RÉSEAU

• Redondant : Permet à l'unité de se connecter à deux réseaux indépendants
• Commuté : Connecte les deux ports à un commutateur de réseau intégré, permettant le chaînage en guirlande.
