Rane PRO RAD16ZIM

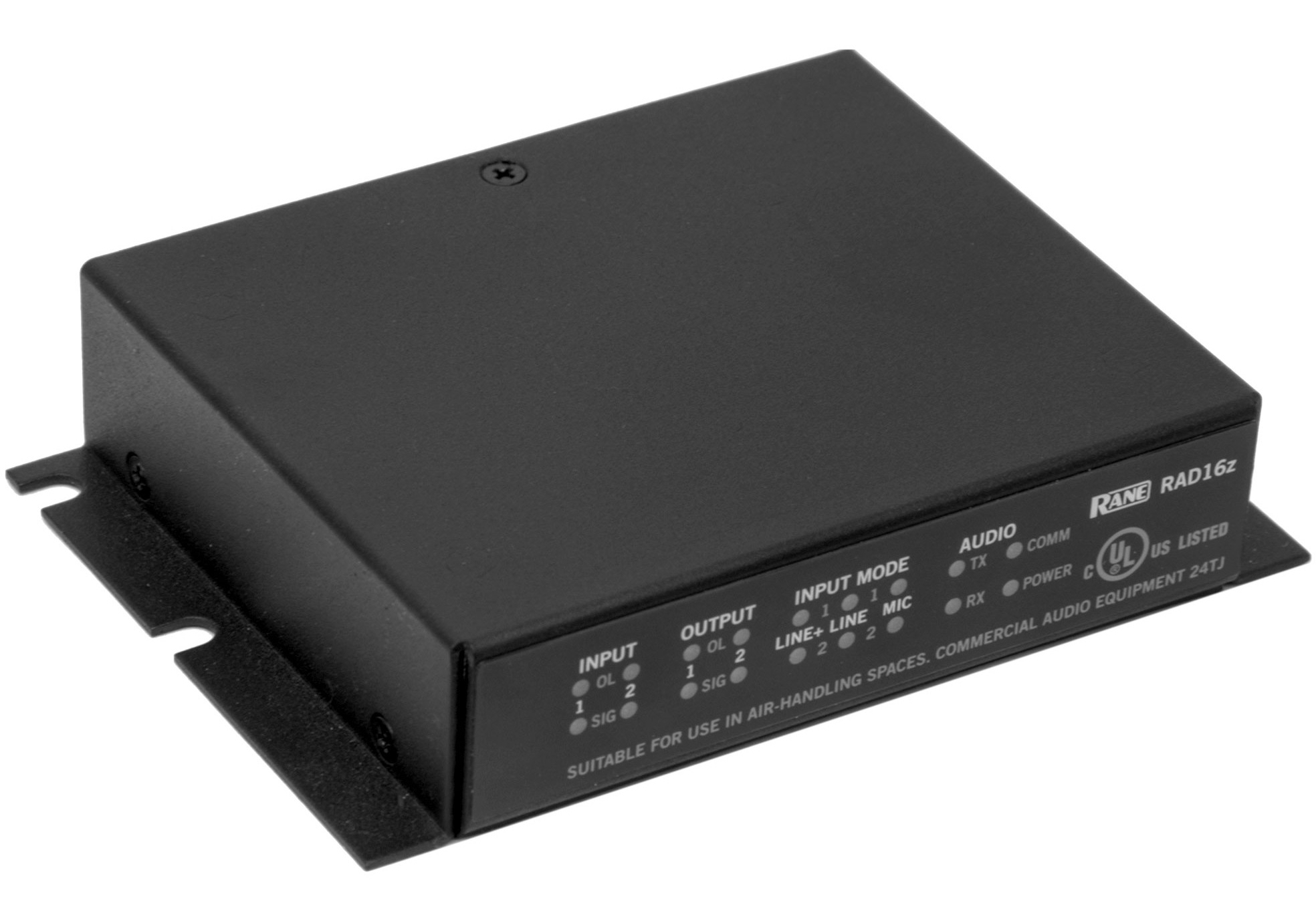

Le modèle RAD16Z signé Rane présenté ici est un convertisseur audio spécialement conçu pour les systèmes HAL de la même marque. Il vous permet de convertir des signaux audio analogiques en signaux audio numériques 24 bits / 48 kHz. Le RAD16Z peut facilement être placé sous la scène ou au-dessus du plafond. Il constitue une solution idéale pour les situations requérant des entrées micro/ligne/ligne+ universelles, des entrées/sorties logic ou encore une isolation galvanique. Il convient donc parfaitement pour être utilisé en combinaison avec des micros push-to-talk, des contrôleurs d'éclairage ou des configurations preset recall.
Caractéristiques
- convertisseur audio Rane RAD16Z pour systèmes HAL
- codec numérique : 24 bits, 48 kHz
entrée :

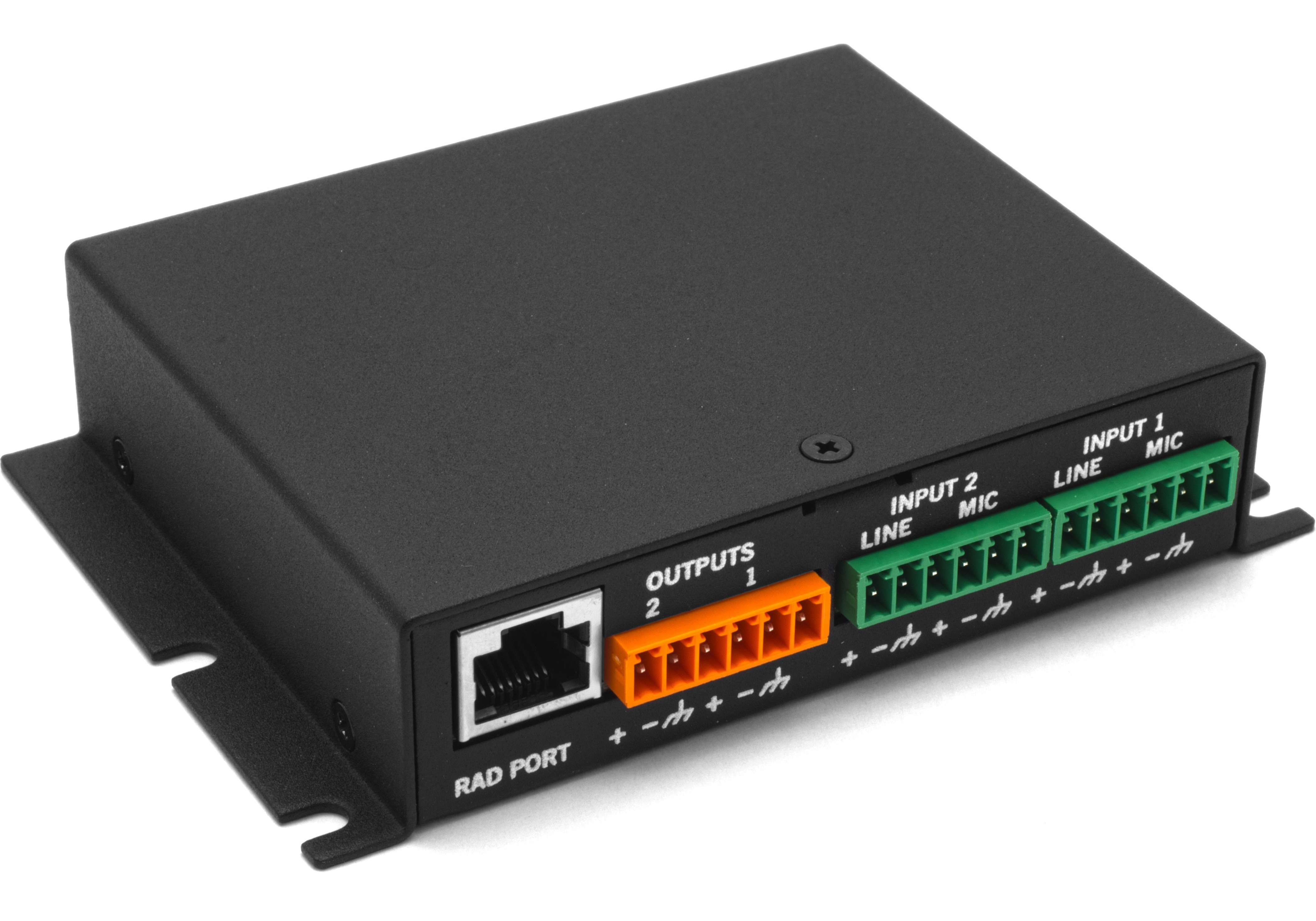

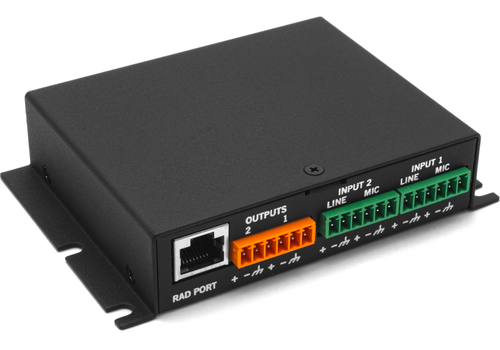

- connecteur : 1x Euroblock, 6 broches, pitch 3,81 mm, vert
- impédance : 2,16 kΩ, 1 %, symétrique, 1,08 kΩ + 1,08 kΩ
plage de gain:
- dynamique : de +26 à +46 dB
- condensateur : de +14 à +34 dB
entrée max. :
- dynamique : -16 dBu
- condensateur : -4 dBu
- réponse en fréquence : 20 Hz – 20 kHz
- distorsion harmonique totale + bruit : < 0,010 %
ligne/ligne+ :
- impédance : 10 kΩ
- plage de gain : 0-20 dB
- entrée max. : 14 dBu
- plage dynamique : 103 dB
- réponse en fréquence : 20 Hz – 20 kHz
sorties :
- 1x Euroblock, 6 broches, pitch 3,81 mm, orange
- impédance : 200 Ω
- niveau de sortie max : 14 dBu
- plage dynamique : 106 dB
- réponse en fréquence : 20 Hz – 20 kHz
- distorsion harmonique totale + bruit : 0,008 %

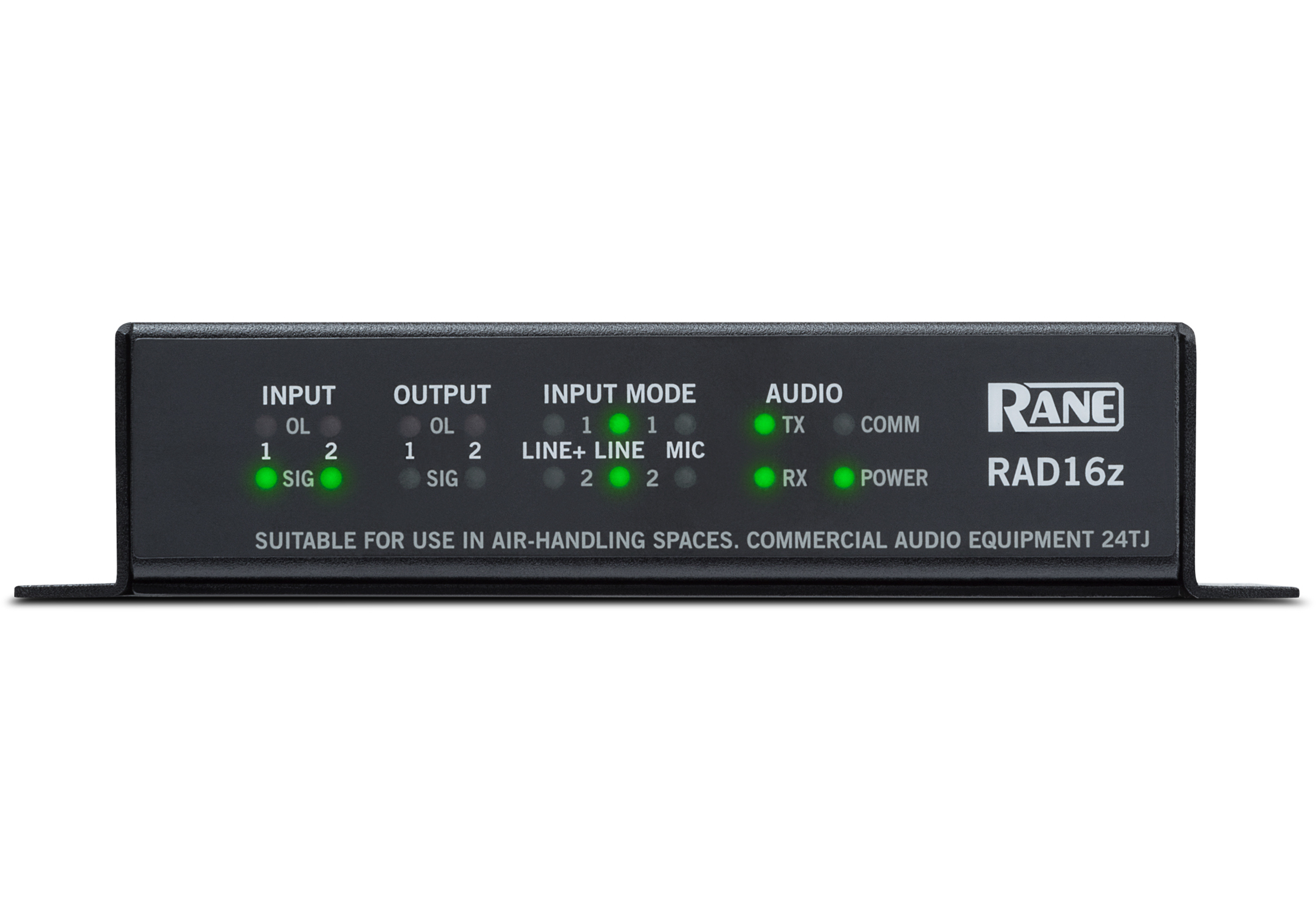

indicateurs :
- signal
- surcharge
port RAD :
- connecteur : 1x RJ-45
- longueur max. du câble : 152 m, blindé
Logic :
entrées :
- connecteur : 1x Euroblock (partagé), 6 broches, pitch 3,81 mm, noir
- pull-up interne : 51,5 kΩ, 5,0 V
- tension d'entrée high : > 2,0 V
- tension d'entrée low : < 0,9 V
sorties :
- connecteur : 1x Euroblock (partagé), 6 broches, pitch 3,81 mm, noir, LED, niveau de sortie logic
- pull-up interne : 1,0 kΩ, 5,0 V
- voltage sink : 200 mA
- voltage LED : 2 mA
- tension de sortie high : 4,7 V
- tension de sortie low : 0,1 V
- dimensions : 12,5 x 8,4 x 2,7 cm
- poids : 337 g
