L'A32pro Dante est notre produit phare qui relie l'audio numérique et analogique au monde de Dante : toutes les interfaces, qu'elles soient analogiques, MADI ou ADAT, sont amenées à l'aide de la matrice de routage intégrée dans le réseau Dante. Bien entendu, toutes les fonctionnalités de l'A32pro sont toujours disponibles.

L'A32pro Dante n'est pas seulement un convertisseur - c'est aussi l'ultime solution aux problèmes grâce à son incroyable flexibilité, grâce à sa plateforme matérielle modulaire. Dans l'ensemble, l'A32pro Dante traite 386 canaux, tous hautement intégrés dans une unité de rack 1 slim. Il est presque impossible d'énumérer toutes les configurations de l'A32pro Dante : en plus des 32 x 32 entrées et sorties analogiques symétriques de qualité studio jusqu'à 192 kHz, il y a une sortie principale stéréo, quatre E/S ADAT, deux ports d'E/S MADI (emplacements SFP) et bien sûr Dante, sorti en redondance sur deux prises RJ45. Tout est routable par groupes de 8 canaux chacun.

La clarté et la fiabilité opérationnelle ont la priorité absolue : Dante et MADI sont tous deux redondants, une caractéristique essentielle pour les opérations en direct ! Bien sûr, une deuxième alimentation peut être connectée, et grâce aux quatre écrans TFT multitouch, l'utilisateur a toujours le contrôle total.

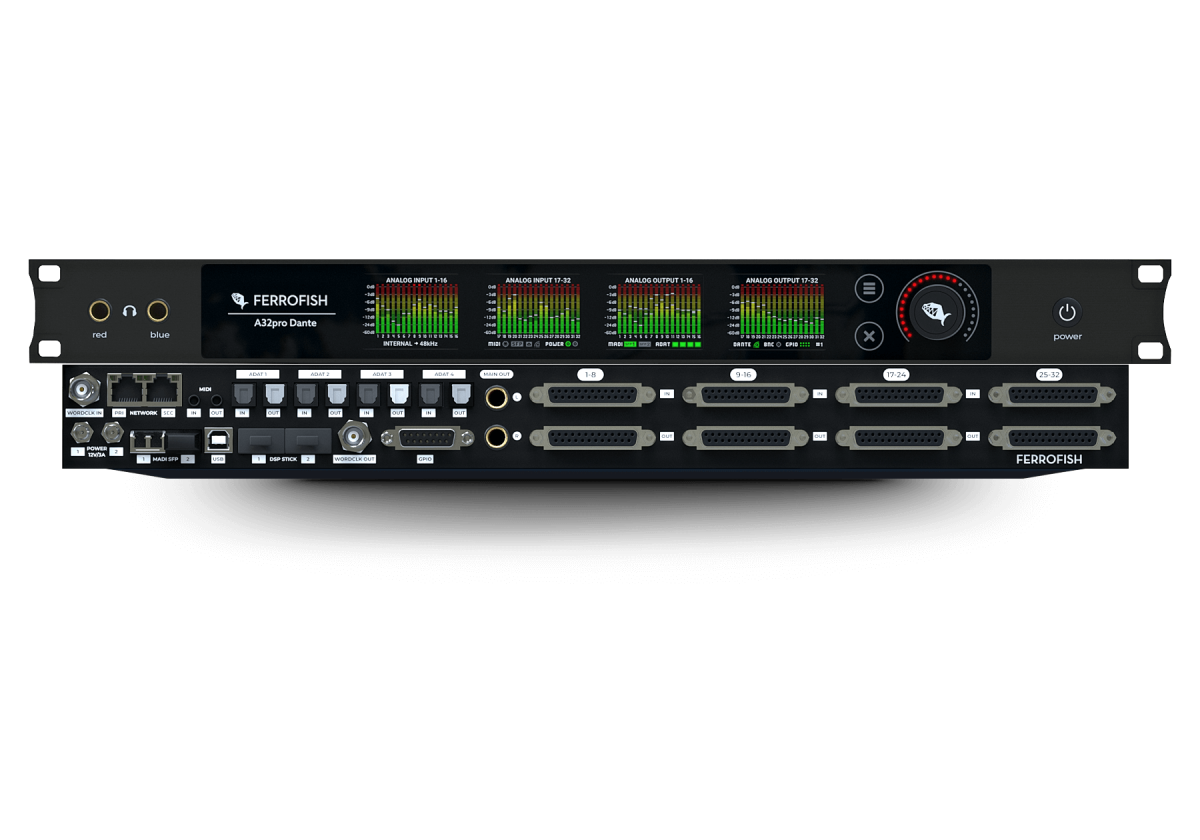

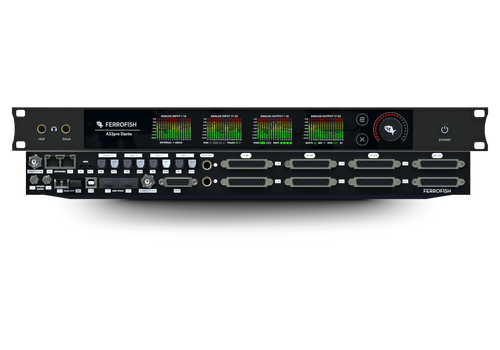

Logé dans un boîtier compact 1RU, ce convertisseur hautement intégré est équipé de 32 x 32 canaux analogiques symétriques, sortis sur huit connecteurs D-SUB. Ils délivrent des niveaux de studio jusqu'à +20dBu, réglables individuellement par pas de 1dB. La conception sophistiquée, utilisant des convertisseurs ESS de dernière génération, accompagnée d'une horloge compensée en température et d'une PLL de réduction de la gigue, garantit un son cristallin jusqu'à 192 kHz.

Même le fonctionnement de l'A32pro Dante se fait sans aucun compromis, presque auto-explicatif, comme pour tous nos produits : Un total de quatre écrans TFT multitouch affichent les niveaux des 64 canaux, on ne peut pas faire mieux. Le contrôle de l'appareil bénéficie également des écrans : un système d'aide sophistiqué intégré à l'appareil fournit à tout moment une aide contextuelle pour la fonction sélectionnée. Le contrôle par l'application RemoteFish (PC et Mac) est également possible via USB (USB-sur-MIDI), MIDI, MIDI-sur-MADI et Dante.

Les deux sorties casque peuvent contrôler n'importe quelle entrée ou sortie analogique ou numérique : idéal pour le contrôle ou le monitoring. Les formats de monitoring possibles sont le mono, le stéréo et même le MS. En plus du fonctionnement en double stéréo, un mode entièrement symétrique utilisant les deux sorties pour une puissance de sortie encore plus grande est disponible.

A32pro Dante : Le multitool pour les signaux audio

Dante Plug & Play

Intégrer l'A32pro Dante à votre réseau Dante n'a jamais été aussi facile. Il suffit de le brancher pour que l'appareil soit visible sur le réseau et prêt à être acheminé librement à l'aide du logiciel Dante Controller. Avec la carte PCIe Dante ou la carte DVS (Dante Virtual Soundcard), l'A32 Dante devient une interface audio universelle.

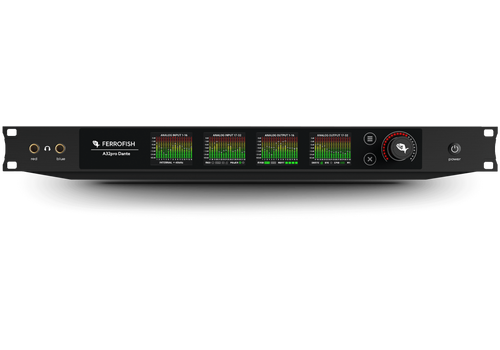

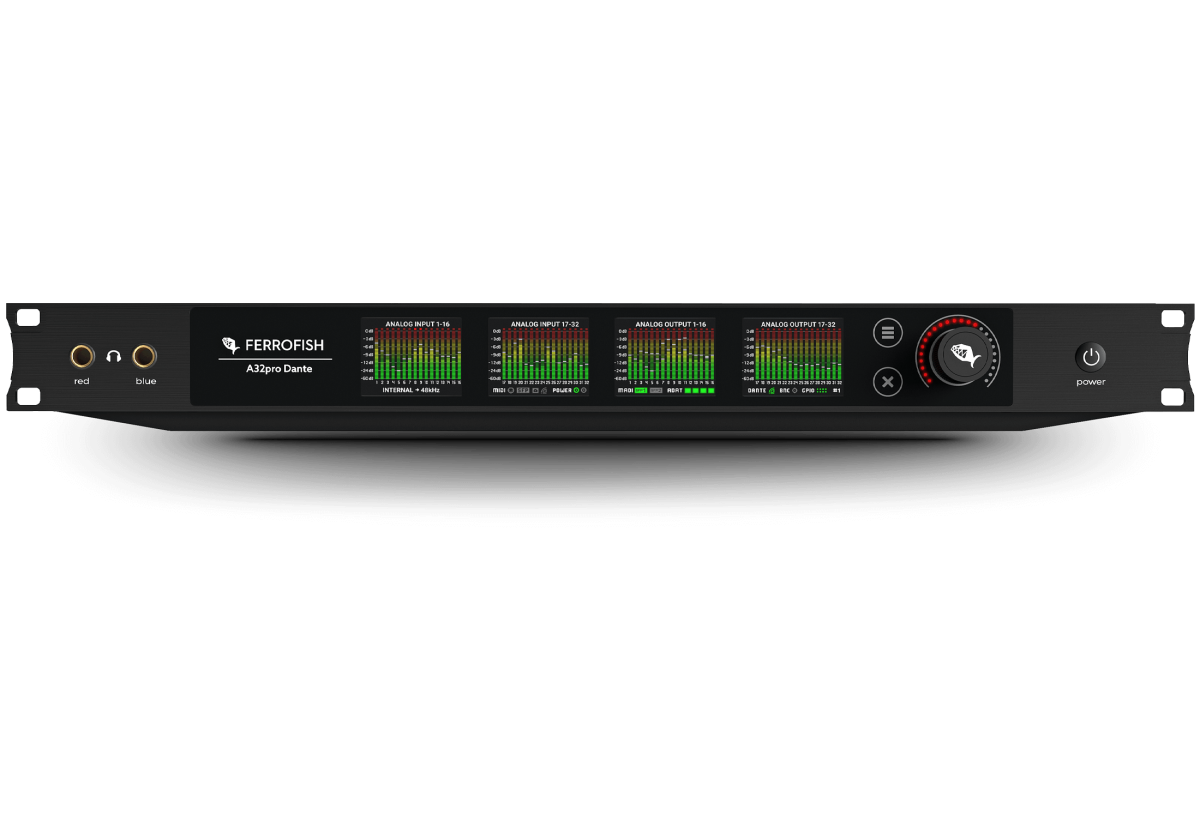

4 x Interface utilisateur TFT multitouch

Gardez la trace des 64 canaux d'entrée et de sortie analogiques à tout moment : Tout est affiché clairement sur les quatre écrans TFT. Les écrans affichent également l'état de toutes les interfaces numériques, ainsi que l'état des GPIO et des préréglages chargés, ce qui permet de toujours garder une trace de ce qui se passe. Les informations d'état et toutes les fonctions sont présentées de manière claire et intuitive, il n'est donc plus nécessaire de consulter le manuel. L'interface utilisateur multitouch fait de l'unité un plaisir à utiliser.

Matrice de routage interne

Tous les 192 x 192 canaux analogiques et numériques de l'A32pro Dante sont rassemblés par groupes de 8 à l'aide de la matrice de routage interne. Pour faciliter le monitoring, chaque canal, qu'il s'agisse d'une entrée ou d'une sortie, peut être contrôlé en mono, en stéréo et même en M/S (mid/side) par l'une des deux sorties casque indépendantes. Pour les scénarios audiophiles, un mode de sortie entièrement symétrique utilisant deux sorties stéréo pour des casques filaires symétriques est également disponible.

Deux slots pour les DSP Sticks

La plate-forme modulaire est prête à être étendue : Deux emplacements pour des sticks DSP optionnels ouvrent un tout nouveau monde pour le traitement audio multicanal.

Alimentation électrique redondante

Pour plus de fiabilité, l'A32pro Dante peut être alimenté par deux alimentations. Les deux alimentations sont surveillées en permanence et commutées sans interruption en cas de défaillance. Un message d'alerte est affiché à l'écran ou envoyé par MIDI pour pouvoir réagir à cette panne.

Contrôle à distance flexible

Le logiciel RemoteFish pour PC et MAC est disponible pour contrôler la série A32pro. En plus de l'USB, l'A32pro Dante peut également être connecté via MIDI (par de simples commandes MIDI), MIDI-over-MADI et Remote-over-Dante. Tous les appareils Ferrofish sont automatiquement détectés et répertoriés dans le logiciel.

E/S Dante

• 2 x connecteur Ethernet RJ-45 (câbles CAT5/6),
• carte Brooklyn série 64 x 64 canaux intégrée.

ENTRÉES/SORTIES MADI (AES10)

• Deux emplacements SFP pour MADI : module SFP multimode ou monomode comme
• configuration par défaut, deuxième module SFP en option
• 64 canaux @32kHz, 44.1kHz, 48kHz
• 32 canaux @64kHz, 88.2kHz, 96kHz
• 32 canaux à 128 kHz, 176,4 kHz, 192 kHz*.

* Les deux ports MADI sont utilisés pour obtenir une transmission complète de 32+32 canaux.

Prise en charge de MIDI over MADI.

• Latence : 3 échantillons
• Redondance : Commutation automatique entre MADI optique <-> coaxial en cas de perte de signal.

Entrées analogiques (AD)

Dernière génération de convertisseurs analogiques / numériques de ESS Tech.

• 4 x DSub25 (format Tascam)
• Gain numérique : +20dBu ... -8 dBu, pas de 1dB

Amplificateurs opérationnels

• OPA1604 / OPA1664

Indicateur de niveau

• Ecran TFT, 28 niveaux

Sorties analogiques (DA)

Dernière génération de convertisseurs numériques / analogiques de ESS Tech.

• 4 x DSub25 (format Tascam)
• Gain numérique : +20dBu ... -8dBu, pas de 1dB

Amplificateurs opérationnels

• OPA1604 / OPA1664

Indicateur de niveau

• Ecran TFT, 28 niveaux

Sortie casque

• 2 x jack TRS ¼" (6,3 mm), stéréo avec section d'amplificateur HQ et chemin DAC dédié.
• Fournit un canal stéréo indépendant.

Source mono/stéréo ou M/S décodée sélectionnable de toutes les entrées et sorties.

• Niveau de volume contrôlé numériquement.
• E/S ADAT

4+4 interfaces optiques (8 canaux chacun à 48 kHz)

• 32 canaux @32kHz, 44.1kHz, 48kHz
• 16 canaux @64kHz, 88.2kHz, 96kHz
• n/a @128kHz, 176.4kHz, 192kHz
• Latence : 3 échantillons

Port GPIO

• 4 entrées générales pour la commutation des présélections #1-4.
• 4 sorties à usage général pour le contrôle des alertes de verrouillage/alimentation/MADI/température.

E/S MIDI

• 2 x 1/8″ (3,5 mm) connecteur TRS pour le contrôle à distance.
• Possibilité de conversion MIDI <> MIDI-over-MADI
• Brochage MIDI 2.0

E/S Wordclock

• BNC : 1 x entrée, 1 x sortie
• Terminaison 75 Ohm commutable pour l'entrée

Alimentation électrique

• 12V, 3A
• 2 x prises d'entrée avec verrouillage à vis pour une alimentation redondante.
• Supervision de la tension, message d'avertissement sur l'écran en cas de défaillance de l'alimentation.
• Polyfusible interne réarmable
• 1 x Alimentation incluse, deuxième alimentation en option

Port USB

• 1 x USB 2.0 pour les mises à distance/mises à jour
