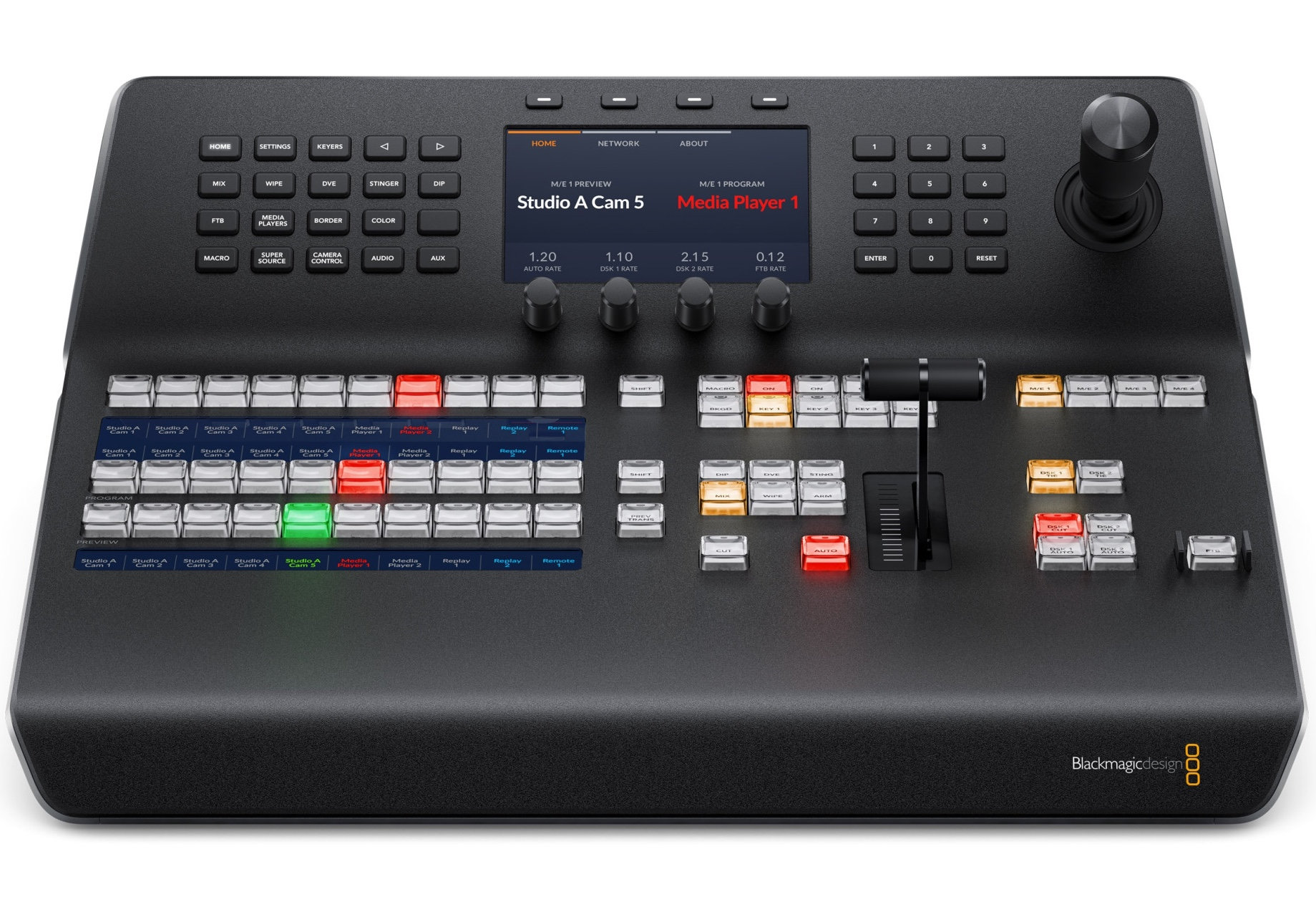

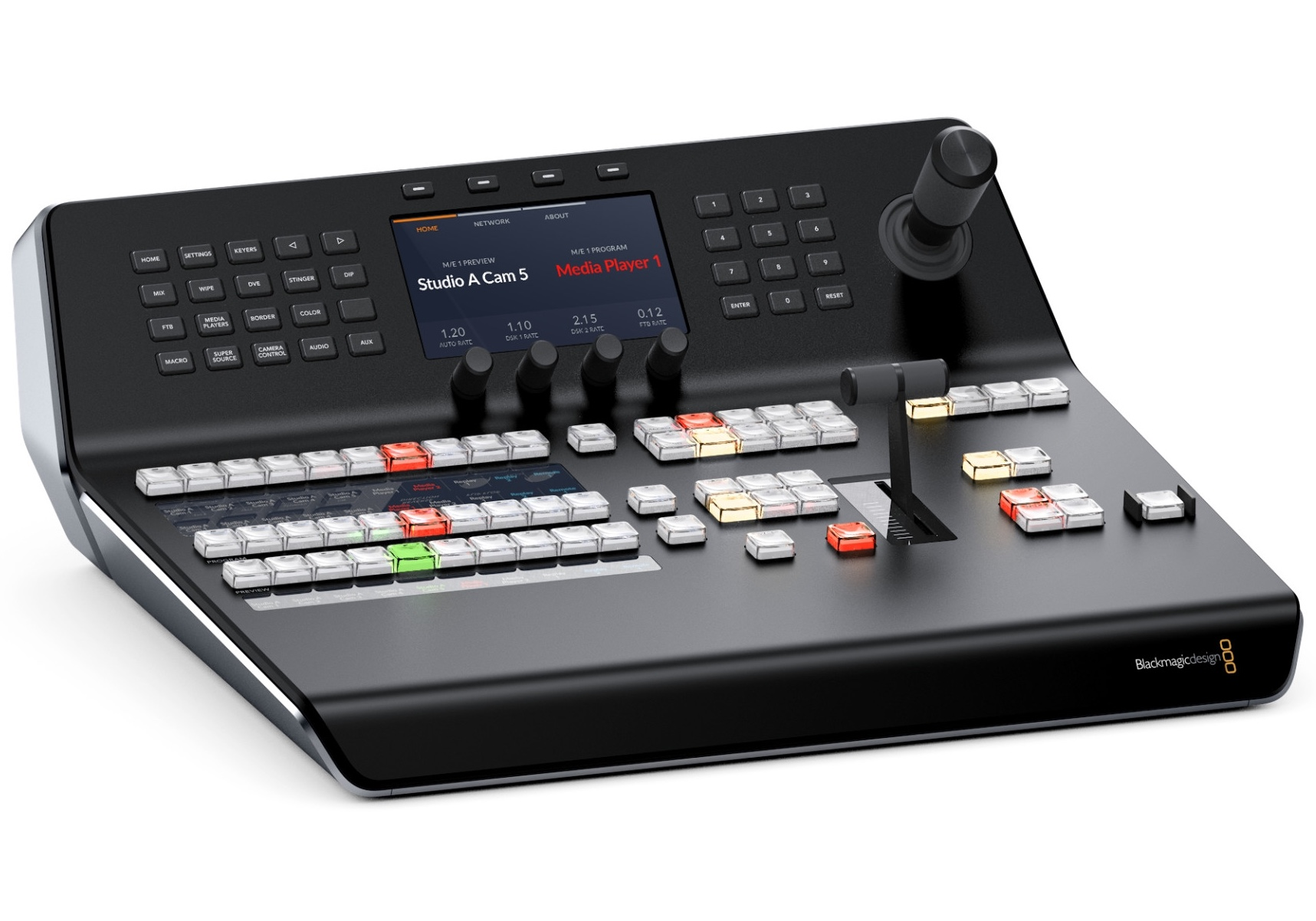

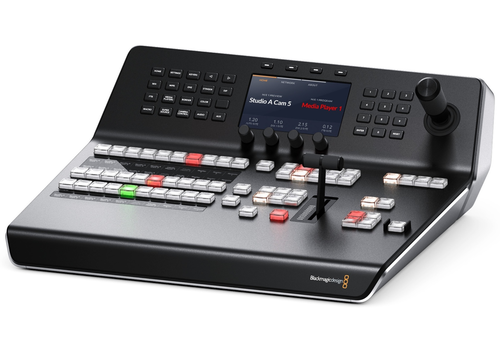

Le nouvel ATEM 1 M/E Advanced Panel est un panneau de contrôle matériel professionnel au style élégant, compatible avec tous les mélangeurs ATEM. Son design résolument moderne et ses fonctionnalités de pointe vous permettront de concevoir des workflows toujours plus rapides. Il intègre un écran LCD et des boutons incurvés ergonomiques, qui rendent le travail plus fluide et réduisent le risque d’appuyer sur une mauvaise touche. De plus, ces boutons s’allument de différentes couleurs, pour vous aider à reconnaître les informations importantes en un coup d’œil. Vous disposez également d’un joystick professionnel pour les réglages des caméras et du DVE, d’un levier de transition parfaitement équilibré et bien plus. L’affichage dynamique des boutons vous permet de personnaliser leur libellé et leur couleur. Enfin, grâce au bouton Shift, vous pouvez contrôler une seconde couche de commandes et ainsi accéder à 20 entrées. La taille compacte et le design robuste de l’ATEM 1 M/E Advanced Panel est adapté à un rack standard, ce qui le rend idéal pour l’installation dans des camions régies, sur des racks mobiles ou dans des stations de travail portatives.

Connexions

• Nombre total d'entrées vidéo: 20
• Nombre total de sorties vidéo: 13
• Nombre total de sorties auxiliaires: 6
• Débits SDI: 1.5G, 3G, 6G, 12G
• Nombre total d'entrées audio: 2 x XLR. 2 x RCA.
• Nombre total de sorties audio: 2 x XLR programme, 2 x XLR moniteur.
• Connexions timecode: 1 x entrée XLR Timecode et 1 x sortie XLR Timecode.
• Entrée de référence: Tri-Sync ou Black burst.
• Synchronisation de l’entrée vidéo: Sur les 20 entrées.
• Entrées vidéo SDI: 20 x commutables entre HD/Ultra HD 4K 10 bits. 2 canaux audio intégrés.
• Sorties audio supplémentaires: 1 x XLR Timecode et 1 x XLR Talkback
• Sorties audio SDI: 2 canaux intégrés à la sortie SDI sur toutes les sorties.
• Entrées audio supplémentaires: 1 x XLR Timecode et 1 x XLR Talkback.
• Sorties programme SDI. 3 x commutables entre HD/Ultra HD 4K 10 bits.
• Sortie programme SDI down-convertie: 1 x 10 bits (de l'Ultra HD 4K vers la HD).
• Sorties prévisualisation SDI: 1 x commutable entre HD/Ultra HD 4K 10 bits.
• Quantité de Multi Views: 2 x SDI.
• Sorties Multi View: 2 x SDI.
• Connexion panneau de contrôle: Ethernet prend en charge les normes 10/100/1000 BaseT. Permet une connexion directe entre le panneau et le châssis, ou via le réseau.
• Sortie tally: Intégrée au produit GPI and Tally Interface de Blackmagic Design via la connexion Ethernet. (Produit vendu séparément).
• Interface de l'ordinateur: 1 x port USB 2.0

Normes

• Standards vidéo SD: Aucune.
• Standards vidéo HD: 720p50, 720p59.94, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p50, 1080p59.94, 1080i50, 1080i59.94
• Standards vidéo Ultra HD: 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p50, 2160p59.94
• Conformité aux normes SDI: SMPTE 292M, SMPTE 424M, SMPTE 2082.
• Échantillonnage vidéo: 4:2:2
• Précision des couleurs: 10 bits.
• Espace colorimétrique: REC 601, REC 709, REC 2020.

Caractéristiques du produit

• Incrustateurs en amont: 16 avec incrustation en chrominance/linéaire/en luminance.
• Incrustateurs en aval: 2
• Incrustateurs chromatiques: 16
• Prise en charge du réseau d’ordres: Aucune
• Prise en charge du mix minus: Aucune
• Incrustateurs linéaires/en luminance: 19
• Incrustateur de transition (Stinger/DVE): 1 Stinger, 1 DVE.
• Nombre total de couches: 26
• Générateurs de motifs: 19
• Générateurs de couleurs: 2
• DVE avec bordures 3D et ombres portées: 1
• Panneau de contrôle. Panneau de contrôle logiciel ou panneau matériel en option
• Fenêtres routables: 16
• Tally: Rouge pour le programme et vert pour l'indication de prévisualisation.
• Labels représentant les sources sur les fenêtres: Oui

Contrôle Multi View

• Monitoring Multi View: 2 x 10 fenêtres pour un total de 20 fenêtres.
• Standard vidéo du Multi View: Sélection entre la HD et l’Ultra HD.

Lecteur multimédia

• Lecteurs multimédia: 4
• Capacité du media pool pour les images fixes: 64 avec signaux fill et key.
• Capacité du media pool pour les clips: 2 avec signaux fill et key
• Lecteur multimédia, longueur de séquence maximale en HD 720: 3200 images.
• Lecteur multimédia, longueur de séquence maximale en HD 1080: 1440 images.
• Lecteur multimédia, longueur de séquence maximale en Ultra HD: 360 images.
• Format des images fixes pour le media pool: PNG, TGA, BMP, GIF, JPEG et TIFF.
• Format des fichiers vidéo pour le media pool: Séquence TGA.
• Format des fichiers audio pour le media pool: WAV, MP3 et AIFF.

Affichages

• Interface: Résolution minimale du moniteur de 1366 x 768.
• Panneau avant: Moniteur LCD HD intégré pour la vidéo et 42 boutons LED pour la commutation des sorties auxiliaires.

Traitement

• Retard de traitement: < 7 lignes
• Mixage audio: 24 entrées x 2 canaux
• Sélectionnable entre On/Off/Audio-Follow-Video.
• Mesure des niveaux et crêtes.
• Potentiomètre principal de gain.
• Sorties analogiques dédiées au contrôle.
• Down-conversion du 4K vers la HD: Oui, 1x programme.

Logiciel

• Panneau de contrôle inclus: ATEM Software Control Panel inclus gratuitement pour macOS 10.12 Sierra, macOS High Sierra 10.13 ou une version plus récente et Windows 8.1 64 bits ou Windows 10 64 bits.
• Mises à jour logicielles: Mise à jour via le port USB 2.0 en connexion directe sur les ordinateurs Mac OS ou Windows. Comprend ATEM Setup Utility
• Configuration: Au moyen du logiciel ATEM Software Control Panel, à l'exception de l'adresse IP du châssis qui doit être configurée par le logiciel ATEM Setup Utility connecté au châssis via USB.

Systèmes d'exploitation

• Mac Icon
• macOS 10.12 Sierra,
• macOS High Sierra 10.13 ou version ultérieure.
• Windows Icon
• Windows 8.1 ou
• Windows 10.

Inclus

• ATEM 4 M/E Broadcast Studio 4K
• Logiciel et manuel sur carte SD
