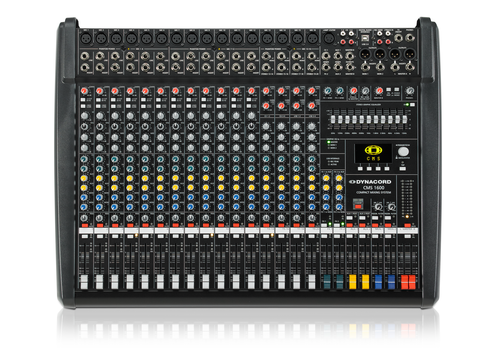

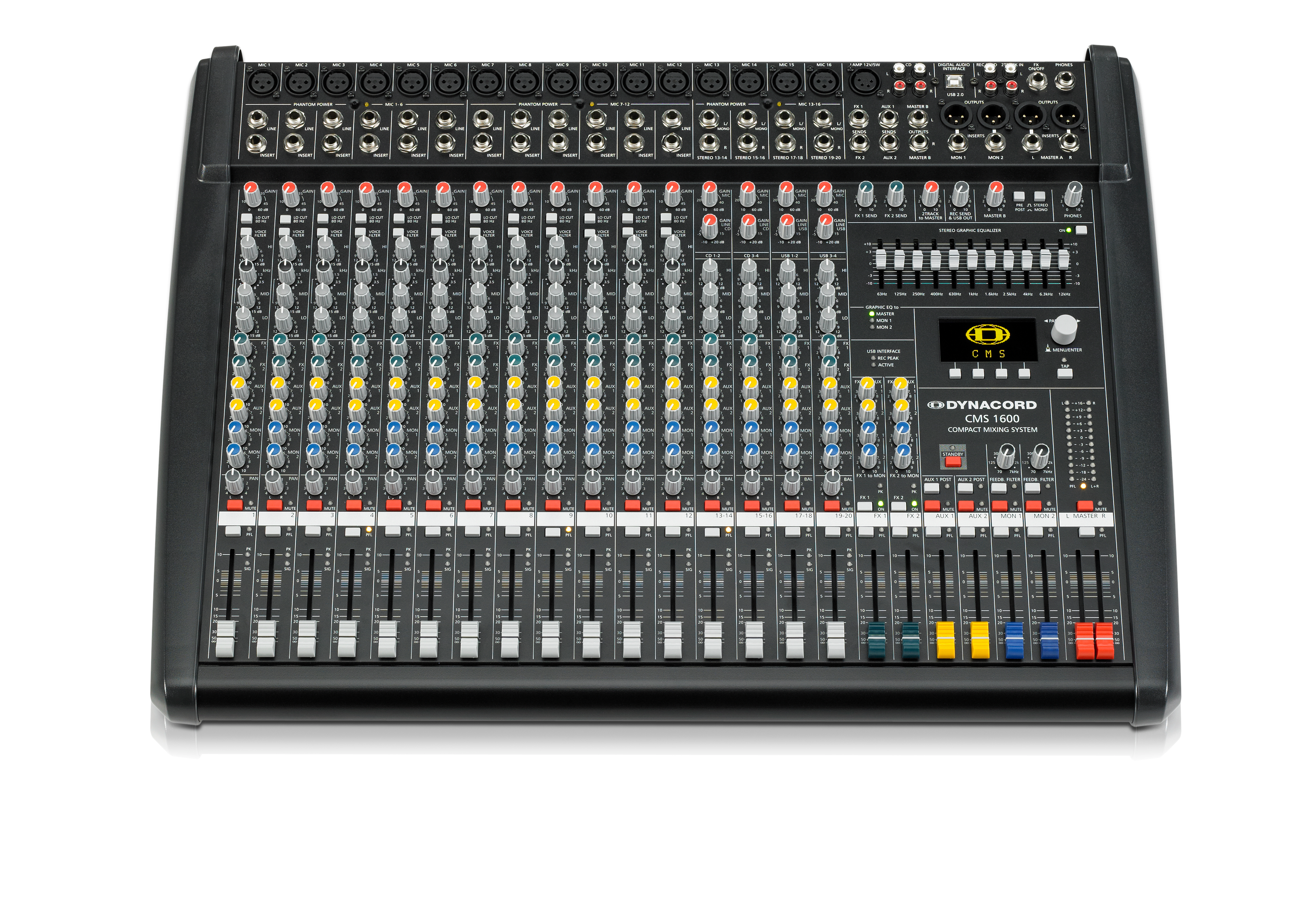

Le système de mixage compact de Dynacord s'est imposé sur ce segment du marché grâce à la qualité de son, de ses composants et de ses fonctionnalités. Intégrant une table de mixage de haute qualité, deux processeurs d'effets numériques de qualité studio, un égaliseur graphique ainsi qu'une interface numérique professionnelle pour PC ou Mac, les tables de mixage CMS représentent la solution idéale pour un grand nombre d'applications exigeantes dans le secteur audio.

La section de mixage commence par 16 préamplis micro discrets à faible bruit. 6 bus auxiliaires, dont deux commutables avant/après fader, offrent une grande flexibilité pour le monitoring. Les deux processeurs d'effets offrent 100 préréglages d'usine, dont les déjà légendaires PowerMate-reverbs. Une touche TAP permet de régler avec précision les temps de retard. En outre, chaque préréglage peut être édité et stocké dans 20 mémoires utilisateur.

L'interface audio USB intégrée partage simultanément 4 canaux de lecture et 4 canaux d'enregistrement avec un PC ou un Mac (voir les informations sur les pilotes disponibles), selon les normes de studio 24 bits / 96 kHz. Une interface MIDI supplémentaire permet d'intégrer des instruments tels que des claviers. Une licence pour le logiciel Cubase de Steinberg est incluse dans la livraison.

L'égaliseur graphique stéréo à 11 bandes peut être routé de manière flexible vers les canaux master ou monitor.

Pour les environnements sombres, une lampe à col de cygne optionnelle peut être connectée. Tous les faders sont protégés contre la poussière et les sorties XLR symétriques pour le master et le monitor soulignent l'approche professionnelle.

Un couvercle très robuste avec poignée intégrée est disponible en option. Cette solution offre une protection optimale de l'appareil ainsi qu'un plus grand confort de transport, sans qu'il soit nécessaire d'ajouter un flight case lourd et volumineux.

Spécifications

• Canaux (Mono &plus ; Stéréo) : 12 &plus ; 4
• Auxiliaires (MON, FX, AUX) : 2 Pre, 2 Post, 2 Pre/Post commutables
• GAIN DE MICRO (Mono / Stéréo) : 0 à +60 dB/+10 à +60 dB
• GAIN LIGNE/CD/USB (stéréo) : -10 à +20 dB
• THD, à 1 kHz, MBW = 80 kHz :
• Entrée MIC vers sorties Master A L/R, +16 dBu, typique : <0.005%
• Réponse en fréquence, -3 dB, réf. 1 kHz, toute entrée vers toute sortie du Mixer : 15 Hz à 70 kHz
• Diaphonie, 1 kHz :
• Fader & FX/AUX/MON-Send atténuation : > ; 85 dB
• Canal à canal : < ; -80 dB
• CMRR, entrée MIC, 1 kHz : > ; 80 dB
• Sensibilité d'entrée, tous les contrôles de niveau en position maximale :
• MIC : -74 dBu (155 µV)
• LIGNE (Mono) : -54 dBu (1,55 mV)
• LIGNE (Stéréo) : -34 dBu (15,5 mV)
• CD (Stéréo) : -34 dBu (15,5 mV)

Niveau maximum, table de mixage :

• Entrées MIC : &plus ; 21 dBu
• Mono Entrées ligne : &plus ; 41 dBu
• Entrées ligne stéréo : &plus ; 30 dBu
• Toutes les autres entrées : &plus ; 22 dBu
• Toutes les autres sorties : &plus ; 22 dBu

Impédances d'entrée :

• MIC : 2 kΩ
• Insert Return : > ; 3.3 kΩ
• Retour 2 pistes et entrée CD : 10 kΩ
• Toutes les autres entrées : > ; 15 kΩ

Impédances de sortie :

• Phones : 47Ω
• Toutes les autres sorties : 75Ω
• Bruit d'entrée équivalent, entrée MIC, pondéré A, 150 ohms : -130 dBu
• Bruit, entrées des canaux vers les sorties Master A L/R, pondéré A :
• Fader principal baissé : -97 dBu
• Fader principal 0 dB, fader de canal vers le bas : -89 dBu
• Master fader 0 dB, Channel fader 0 dB, Channel gain unity : -82 dBu

Égalisation :

• Shelving LO : ±15 dB / 60 Hz
• Peaking MID, mono entrées : ±15 dB / 100 Hz à 8 kHz
• Peaking MID, entrées stéréo : ±12 dB / 2,4 kHz
• HI Shelving : ±15 dB / 12 kHz
• EQ maître 11 bandes : ±10 dB / Q = 1,5 à 2,5 (63, 125, 250, 400, 630, 1k, 1,6k, 2,5k, 4k, 6,3k, 12 kHz)

Filtre :

• LO-CUT, mono entrées : f = 80 Hz, 18 dB/oct.
• FILTRE VOIX, mono entrées : commutable
• FILTRE DE RÉTROACTION, MON 1/2 : 70 Hz à 7 kHz, Notch, -9 dB

Effets :

• Type : Processeurs multi-effets stéréo doubles 24/48 bits
• Préréglages d'effets : 100 Factory + 20 User, Tap-Delay
• Contrôle à distance : Pédale de commande, MIDI
• Affichage : 128 x 64 pixels, OLED

Interface audio numérique :

• Canaux : 4 entrées / 4 sorties
• Conversion AN/DA : 24 bits
• Fréquence d'échantillonnage : 44,1 / 48 / 88,2 / 96 kHz
• Interface PC : USB 2.0, femelle de type B

Systèmes d'exploitation pris en charge :

• Windows: Windows Vista, 7, 8 et 10, versions 32 et 64 bits
• MacOS : Mac OS X (Intel) V2.0,7, Mac OS X (Intel) V2.1,7, Mac OS X Mountain Lion, Mac OS X Yosemite, Mac OS X High Sierra. La prise en charge de Mac OS X Big Sur (11.0) n'est pas disponible.
• Interface MIDI : Connecteur DIN 5 broches, In / Out

Protection :

• Sorties de mélangeur (contrôlées par relais) : MON 1, MON 2, MASTER A
• Alimentation à découpage (contrôlée par μC) : Surtension ou sous-tension du secteur, haute température.
• Alimentation fantôme, commutable par groupes : 48 V DC
• Alimentation requise (SMPS avec entrée secteur à plage automatique) : 100 V à 240 V CA, 50 Hz à 60 Hz
• Dimensions (L x H x P) : 663,5 x 155 x 498,5 mm
• Poids : 12 kg
