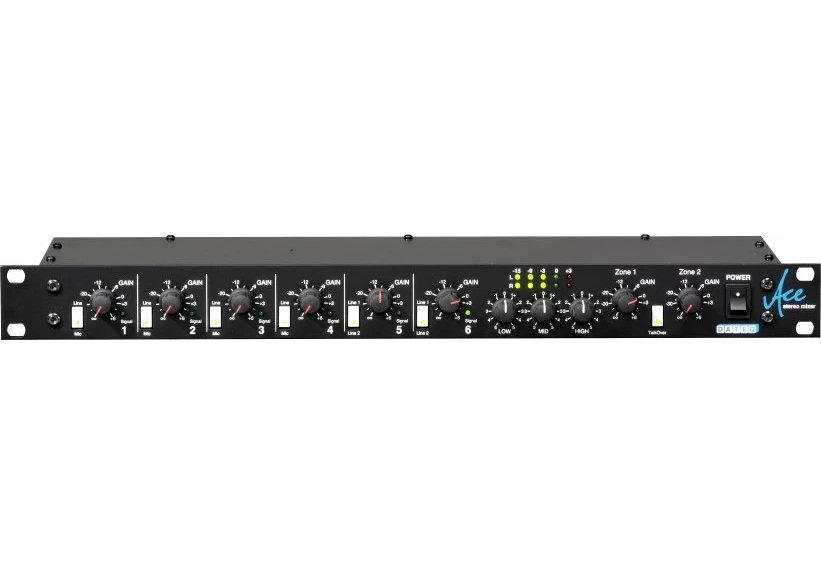

L'Ace est équipé de huit entrées ligne et de quatre entrées microphone (canaux 1 à 4) avec, pour chaque microphone, un potentiomètre de gain arrière, un égaliseur interne à deux bandes et une alimentation fantôme qui peut être désactivée.

Chaque canal microphone dispose d'un circuit talk-over pour améliorer l'intelligibilité de la parole. Ce circuit, activé par le signal du microphone (activation vocale), garantit que ce signal prend le pas sur tous les autres signaux.

La commutation talk-over de chaque canal microphone peut être activée ou désactivée à l'aide d'un commutateur interne. La fonction talk-over peut être désactivée à l'aide du commutateur talk-over situé sur le panneau avant. Le seuil talk-over peut être réglé en interne.

L'Ace dispose de deux zones de sortie. La zone 1 est équipée d'un égaliseur à trois bandes et d'un contrôle du volume. Cette zone est équipée de sorties symétriques et asymétriques. La zone 2 dispose uniquement d'un contrôle du volume et de sorties asymétriques. Cette zone peut être réglée à l'aide d'un commutateur pour suivre les réglages de l'égaliseur de la zone 1.

Caractéristiques:

Entrée Mono:

• 0MIC (canaux 1 à 4) : XLR-3 femelle, symétrique électroniquement
• Niveau du signal : -50 dB à 600 ohms variable
• Impédance : 3 kohms nominale
• Bruit d'entrée : < -105 dB (IHF-A)
• Marge dynamique : 33 dB

Entrées Stéréo:

Ligne (canaux 1 à 4) : Cinch

• Niveau du signal : 0 dB à 600 ohms variable
• Impédance d'entrée : 10 kohms nominale
• Bruit d'entrée : < -74 dB (IHF-A)
• Séparation des canaux : > 56 dB à 1 kHz

Line 1/ 2 (canaux 5 et 6) : Cinch

• Niveau du signal : 0 dB @ 600 Ohm variable
• Impédance d'entrée : 10 kOhm nominale
• Bruit d'entrée : < -74 dB (IHF-A)
• Séparation des canaux : > 56 dB @ 1 kHz

Contrôle De Tonalité:

Égaliseur Canaux 1...4;

• Aigus : 12 kHz ??12 dB, Shelving
• Graves : 60 Hz ??18 dB, Shelving

Égaliseur Zone 1:

• Aigus : 12 kHz ??12 dB, Shelving
• Médiums : 1 kHz ??18 dB, Bell
• Graves : 40 Hz ??12 dB, Shelving

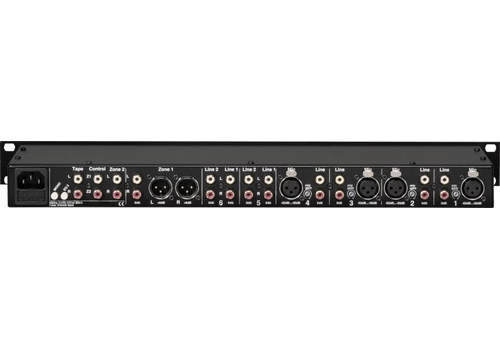

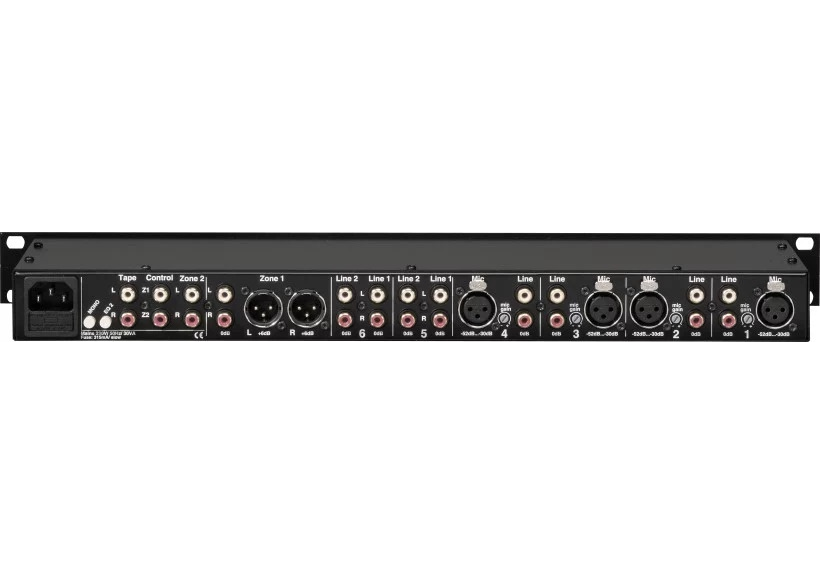

Sorties:

• MASTER SYMÉTRIQUE (XLR) : +6 dB symétrique/ 600 Ohm/ variable
• ZONE 1/ ZONE 2 (Cinch) : 0 dB asymétrique/ 600 Ohm/ variable
• TAPE : 0 dB asymétrique/ 600 Ohm/ fixe

Réponse En Fréquence:

• MICRO VERS MASTER : 50 Hz...20 kHz @ -1 dB
• TOUTES LES AUTRES ENTRÉES VERS MASTER : 10 Hz...20 kHz @ -1 dB
• THD + N : 0,02 % nominal (CCIR-RMS)

Généralités:

• Tension secteur : 220...240 VCA / 50 Hz
• Alimentation intégrée
• Consommation électrique : 30 VA

Dimensions Et Poids:

• Face avant : 483 x 44 mm (L x H) = 19 pouces, 1U
• Découpe : 445 x 44 mm (L x H)
• Profondeur du boîtier : 140 mm sans
