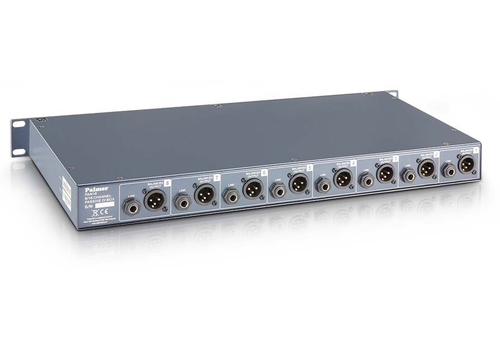

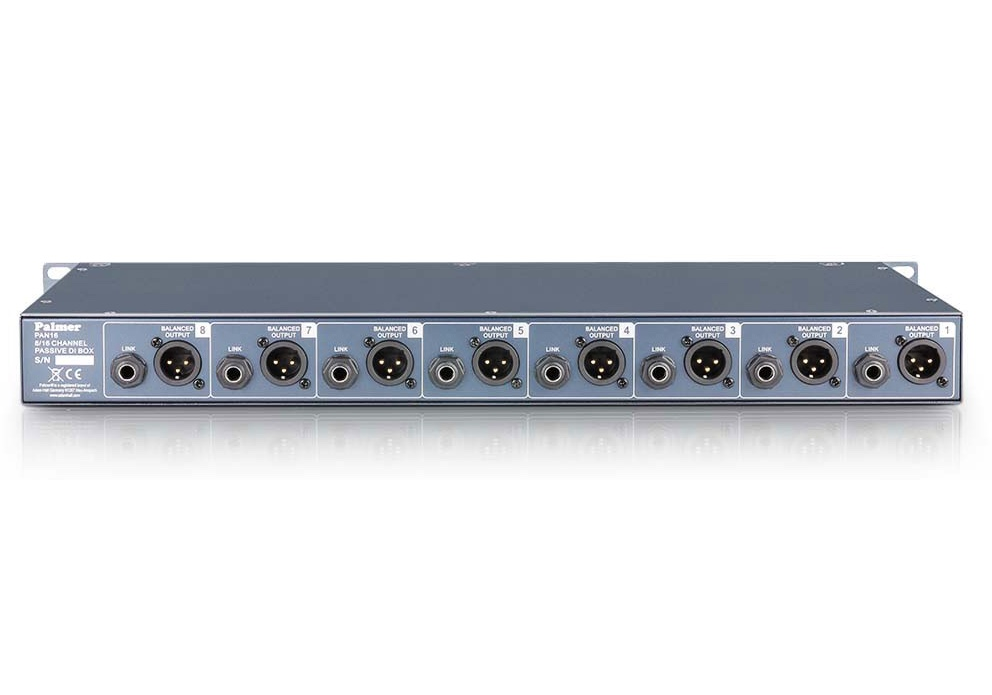

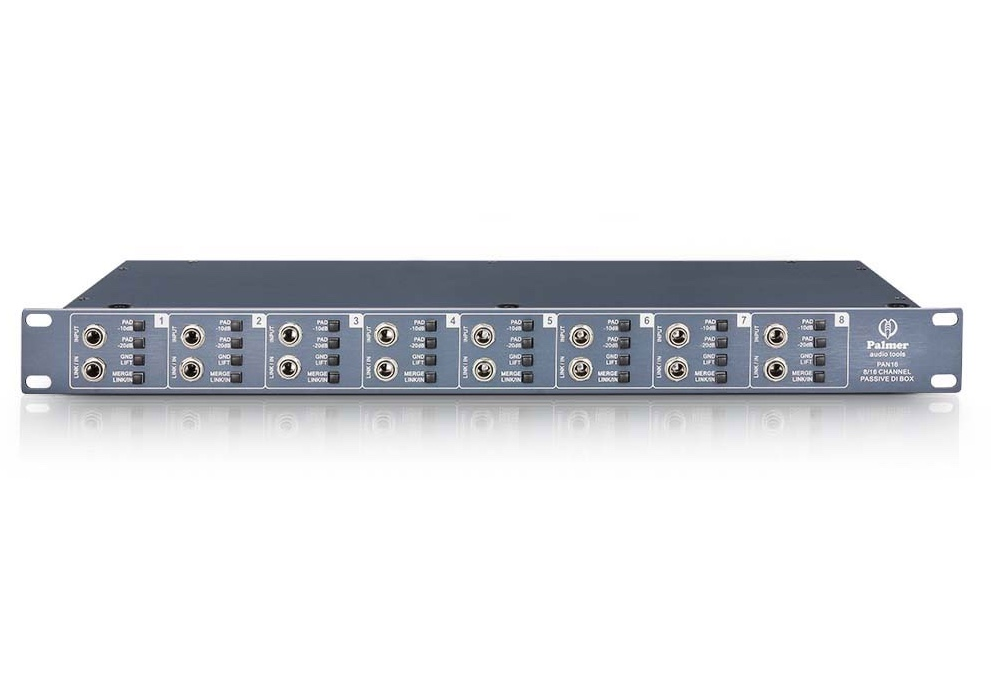

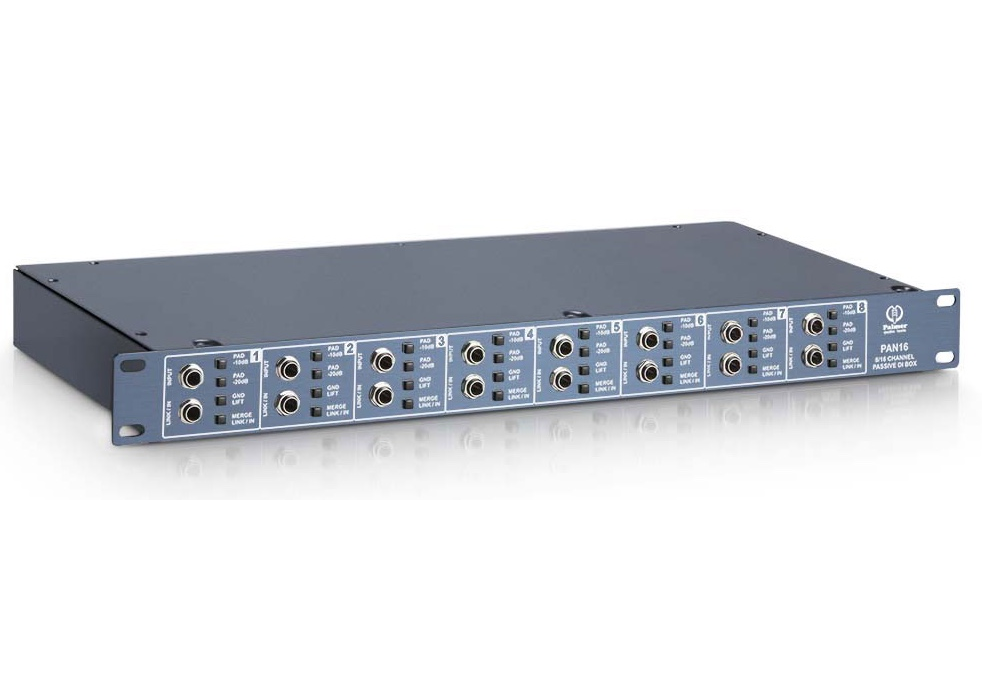

La Palmer PAN16 est une boîte de direct passive 8 canaux au format rack 19 pouces, 1 U de hauteur. Grâce à sa remarquable fonction MERGE THRU/IN, la sortie THRU, câblée en parallèle sur l'entrée et destinée au renvoi du signal, peut servir de seconde entrée ; son signal est alors sommé en mono à celui arrivant sur l'entrée INPUT, puis envoyé en sortie. Par conséquent, la PAN16 offre au maximum 16 entrées, et deux touches PAD autorisent une atténuation de 10, 20 et 30 dB (en les cumulant). Les sorties s'effectuent sur connecteur XLR ; la symétrie est obtenue par transformateur, ce qui assure un découplage galvanique intégral. Ces connecteurs se trouventavec 8 connecteurs complémentaires THRU sur le panneau arrière du PAN16.

Caractéristiques

• Type : passive
• Nombre de Canaux : 8
• Nombre d'Entrées : 8/16
• Connecteurs d'Entrée : jack 6,35 mm
• Niveau Maximal d'Entrée : +54 dBu (soit 388,4 V)
• Impédance d'Entrée : 1 Mohm (à 60 Hz)
• Atténuation d'Entrée : 0 / 10 / 20 / 30 dB
• Nombre de Sorties : 4 (+ 4 Thru out en parallèle)
• Nombre de Renvois THRU par Canal : 2
• Connecteur de Sortie : jack 6,35 mm, XLR
• Niveau Maximal d'Entrée : + 54 dB
• Impédance de Sortie : 600 Ohms
• Réponse en Fréquence : 10 - 40000 Hz
• Symétrie par Transformateur : oui
• Rapport de Tension dans le Transformateur : 10 : 1

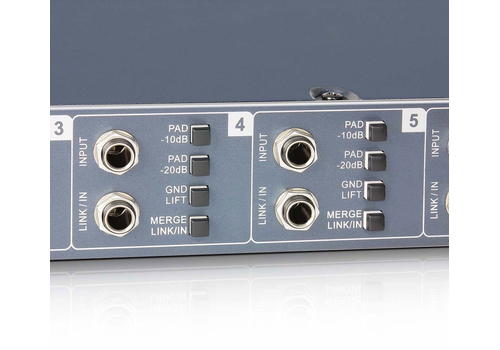

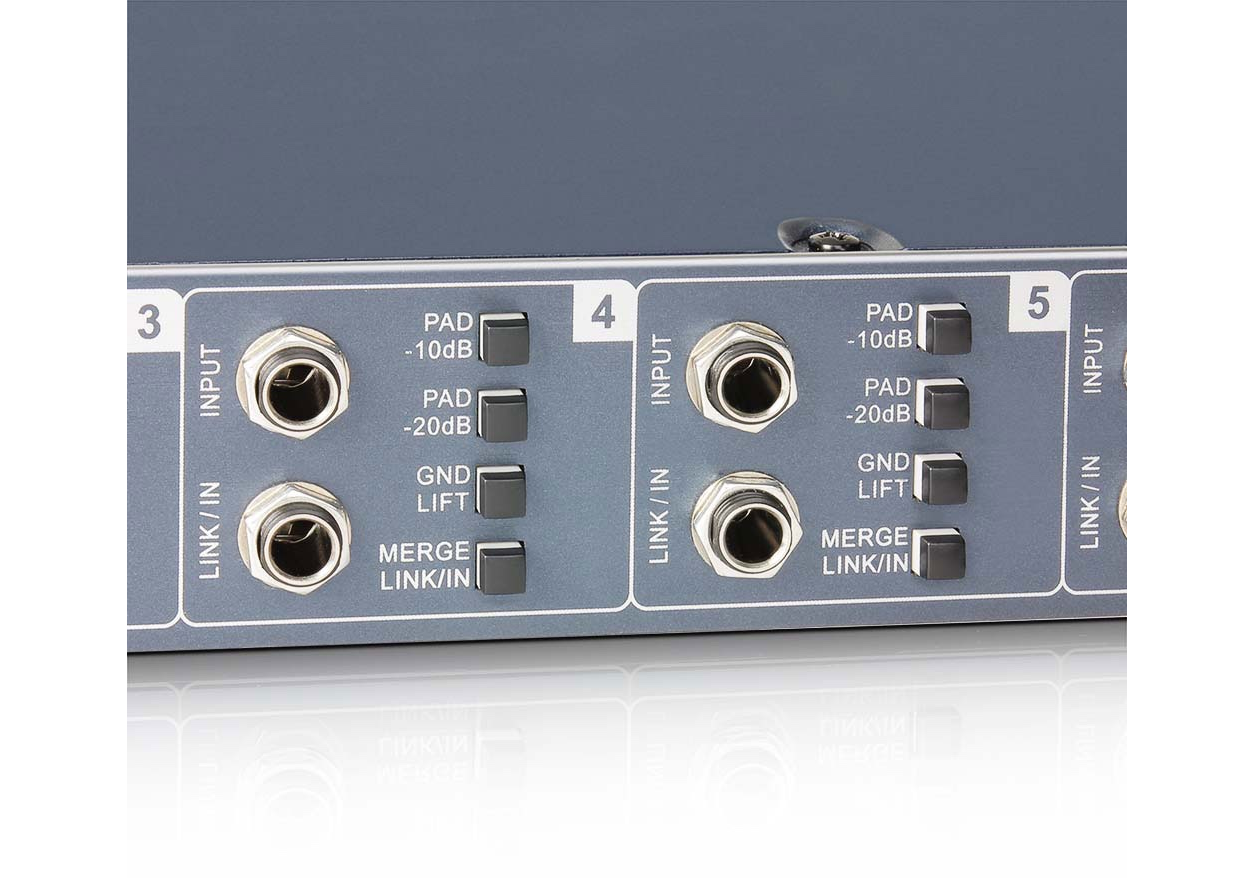

• Contrôles : PAD -10dB, PAD -20dB, Ground-Lift, Merge Thru/In
• Matériau Boîtier : tôle d'acier
• Finition Boîtier: peinture pulvérisée
• Largeur : 480 mm / 19"
• Profondeur : 200 mm
• Hauteur : 45 mm, 1 U de rack
