La capsule d'un microphone à condensateur (le seul type que SCHOEPS fabrique) ne peut pas être excitée directement par le câble du micro ou par une entrée.

Il faut intercaler un amplificateur microphonique. Une des 20 capsules MK du Système Modulaire doit donc être vissée sur un amplificateur pour constituer un microphone complet.

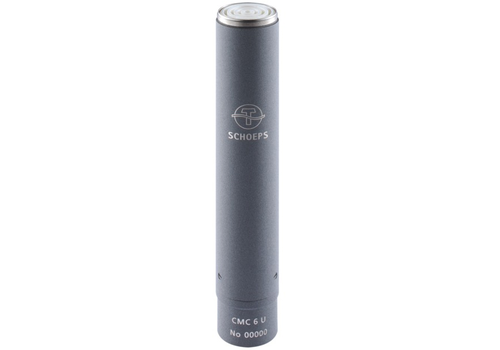

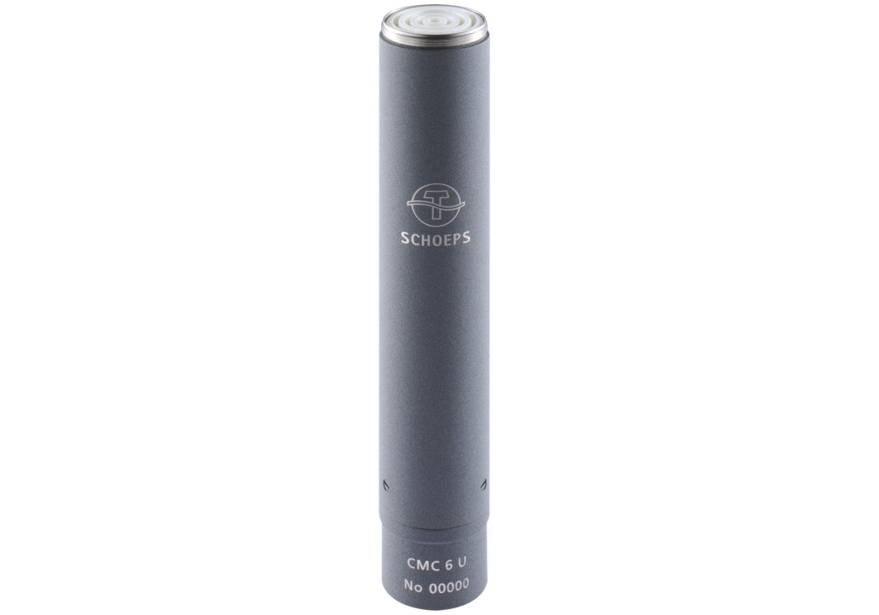

Le CMC 6 Ug est prévue pour alimentation fantôme normalisée en 12 V et 48 V. Son circuit reconnaît automatiquement le type d'alimentation (12 V ou 48 V) et s'y adapte. Ses caractéristiques ont été pour l'essentiel peu modifiées :

seul le courant est adapté à la tension d'alimentation. L'inten sité de courant est plus élevée en 12 V qu'en 48 V. Néanmoins la puissance absorbée avec l’alimentation en 12 V est plus faible. C’est un avantage si on travaille avec une batterie.

Un peu de technique : l'amplificateur fournit à la capsule le courant qui lui permet d'émettre un signal. Comme ce signal est très faible (à haute impédance), il a besoin d'une amplification (de courant). Afin d'éviter toute perturbation du signal entre le micro et l'entrée, celui-ci doit être transporté à basse impédance et symétriquement. Le CMC 6 Ug possède un étage de sortie classe A symétrique, sans transformateur ni condensateur. Cette configuration se traduit par une impédance de sortie très faible, une grande résistance aux interférences, une faible distorsion et un faible poids.

Attention :
En cas de microphones appairés, il est recommandé que les amplificateurs microphoniques soient du même type.

CMC 6 Ug linéaire
Pour limiter les infra-basses parasites, dues par exemple aux turbulences de l'air ou aux vibrations, l'amplificateur microphonique CMC 6 Ug a une fréquence de coupure de basses de 20 Hz.

Si l’on utilise des capteurs de pression, notamment en technique d’enregistrement numérique, on peut toutefois vouloir capter aussi – par exemple – les fréquences au-dessous de 20 Hz sans atténuation. L'amplificateur CMC 6 Ug linéaire offre cette possibilité. Il peut sur demande être fourni avec une fréquence de coupure de basses de 3 Hz.

Attention : étant donné que les capteurs de pression peuvent capter les infra-basses jusque très bas, les bruits tels que ceux produits par un système d’aération dans une grande salle – par exemple une église – peuvent poser des problèmes. Avec les capteurs de gradient de pression, le risque est encore plus grand. S'ils ne reproduisent pratiquement plus les sons à très basses fréquences transmis par l'air, ils réagissent d'autant plus fortement à d'autres excitations indésirables comme les déplacements d'air et les vibrations mécaniques. Même si ces signaux se situent en dehors du spectre audible, ils peuvent causer d’importantes distorsions audibles par saturation de l’entrée.

Caractéristiques

• Réponse en fréquence constante
• Distorsion et interférences très faibles
• A sortie symétrique très basse impédance
• Utilisable avec des câbles très longs
• Excellente protection contre les interférences HF
• Pour alimentation fantôme 12 ou 48 V

Spécifications

• Tension d'alimentation 12 / 48 V
• Intensité de courant à 12 V 8 mA
• Intensité de courant à 48 V 4 mA
• Impédance (à 12 V) 25 Ω
• Impédance (à 48 V) 35 Ω
• Fréquence de coupure de basses 20 Hz
• Tension de sortie maximale 1 V
• Résistance de charge minimale conseillée 600 Ω
• Longueur 116 mm
• Diamètre 20 mm
• Poids 60 g
• Finition de surface gris anti-reflet (g) ou nickel (ni)
