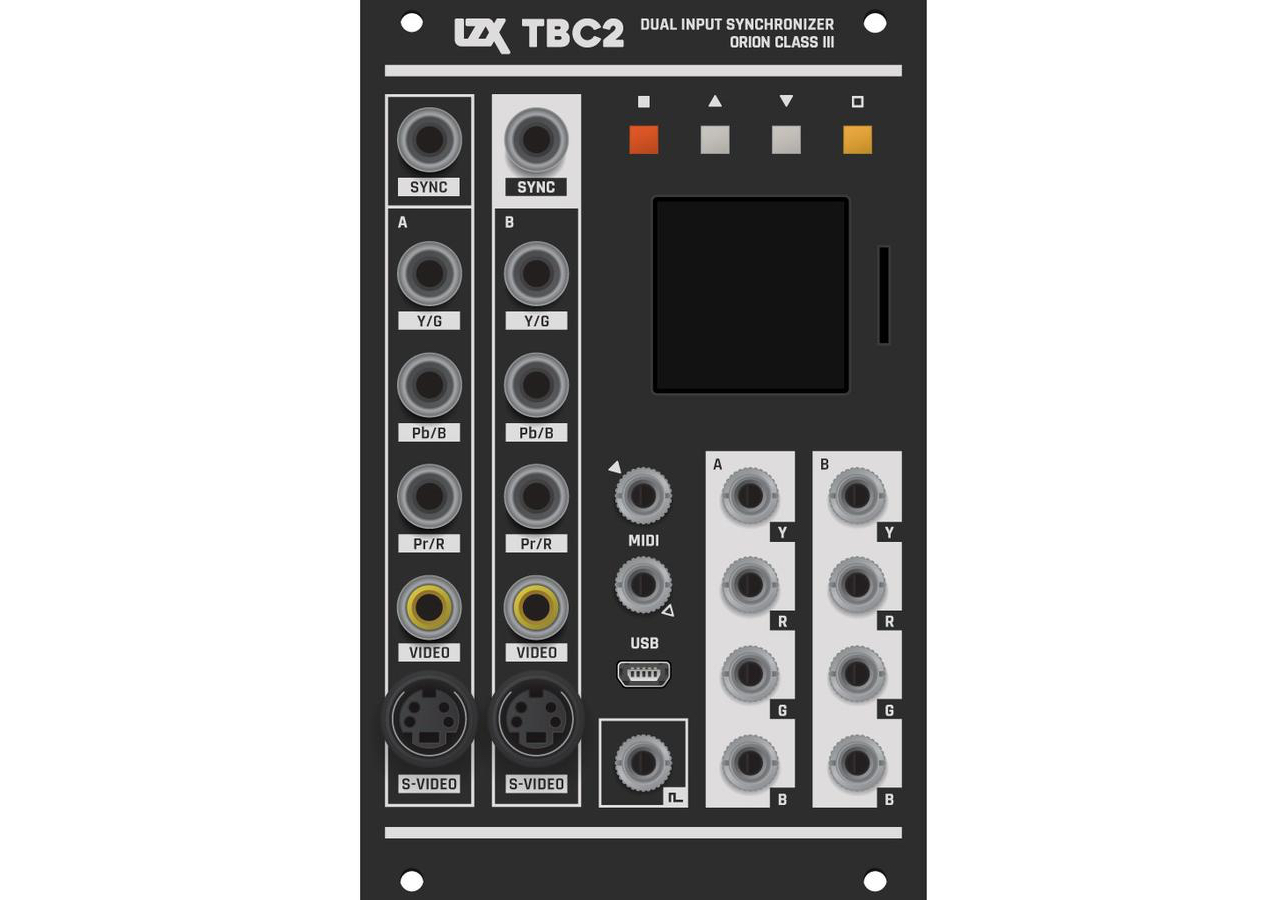

TBC2 est un module de saisie de couteaux suisses qui simplifie le processus d'obtention de plusieurs flux vidéo externes dans votre système de synthèse vidéo modulaire LZX. Synchronisation des images sur deux canaux avec genlock, correction de la base de temps, réduction de l’échelle de résolution et conversion de format HD, lecture des images fixes / en boucle et décodage des couleurs. Entrées Composite, S-Vidéo, Composante YPbPr et Composante RVB.

• Lecture d’images fixes et délai d’image ajustable par canal d’entrée.
• Accès aux paramètres de correction des couleurs et de mise à l’échelle / de rognage via le menu OLED RVB.
• Générateur de synchronisation principal pour l’ensemble de votre système LZX ou Memory Palace. TBC2 résout les problèmes liés à la synchronisation sur l'ensemble du système. Entrée synchro avant et arrière et sortie synchro disponibles.
• Montage sur carte SD avant pour le chargement d'images fixes.
• Entrée MIDI et via pour les fonctions de commutation et de mixage.
• Entrée analogique HD jusqu'à 1080i.
• Entrée VESA / VGA jusqu'à 1024x768 avec extension optionnelle VGA + SCART 10HP.
• Un grand nombre de fonctions utilitaires sont prévues pour le développement post-publication, y compris l’image dans l’image, le mixage vidéo, la correction avancée des couleurs et le recadrage et le positionnement précis des pixels.

Le développement de TBC2 a été un long chemin. Bien que nous n'ayons jamais annoncé de liste de formats d'entrée vidéo pris en charge, notre intention initiale (et l'image de maquette que nous avons promue) était d'inclure les entrées d'interface numérique (DVI) sur ce module, ainsi que les décodeurs analogiques.

Après de multiples complications liées à la disponibilité des pièces, aux limitations d’affectation, aux facteurs de forme, au budget, à la valeur du nombre de formats que nous aurions pu prendre en charge (uniquement progressif et non 1080p), nous avons abandonné cet objectif. Au lieu de cela, nous avons inclus des connecteurs supplémentaires pour l’interfaçage direct avec les signaux Composite et S-Vidéo, ainsi que des connecteurs d’extension pour l’entrée VGA / SCART. L’alternative aurait été de faire de ce module un seul TBC avec deux interfaces (analogique et numérique). Nous avons décidé de modifier le design le moins possible et de le conserver comme un double TBC multi-format uniquement analogique.

Caractéristiques

• Largeur, 16HP
• Profondeur de montage, 42mm
• Puissance + 12V @ 550mA
• Peut être alimenté entièrement à partir d'un connecteur cylindrique + 12VDC ou du rail d'alimentation EuroRack
