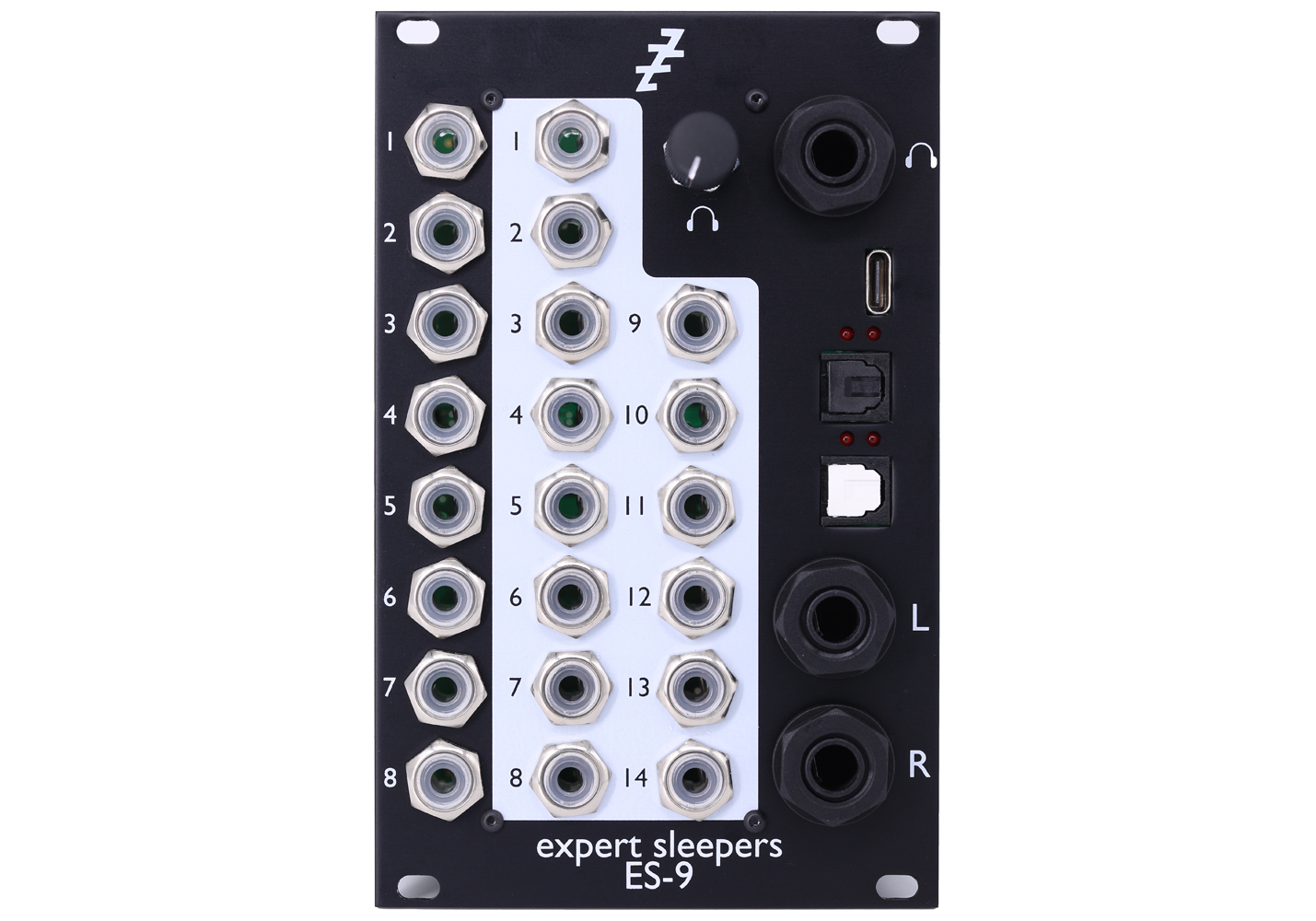

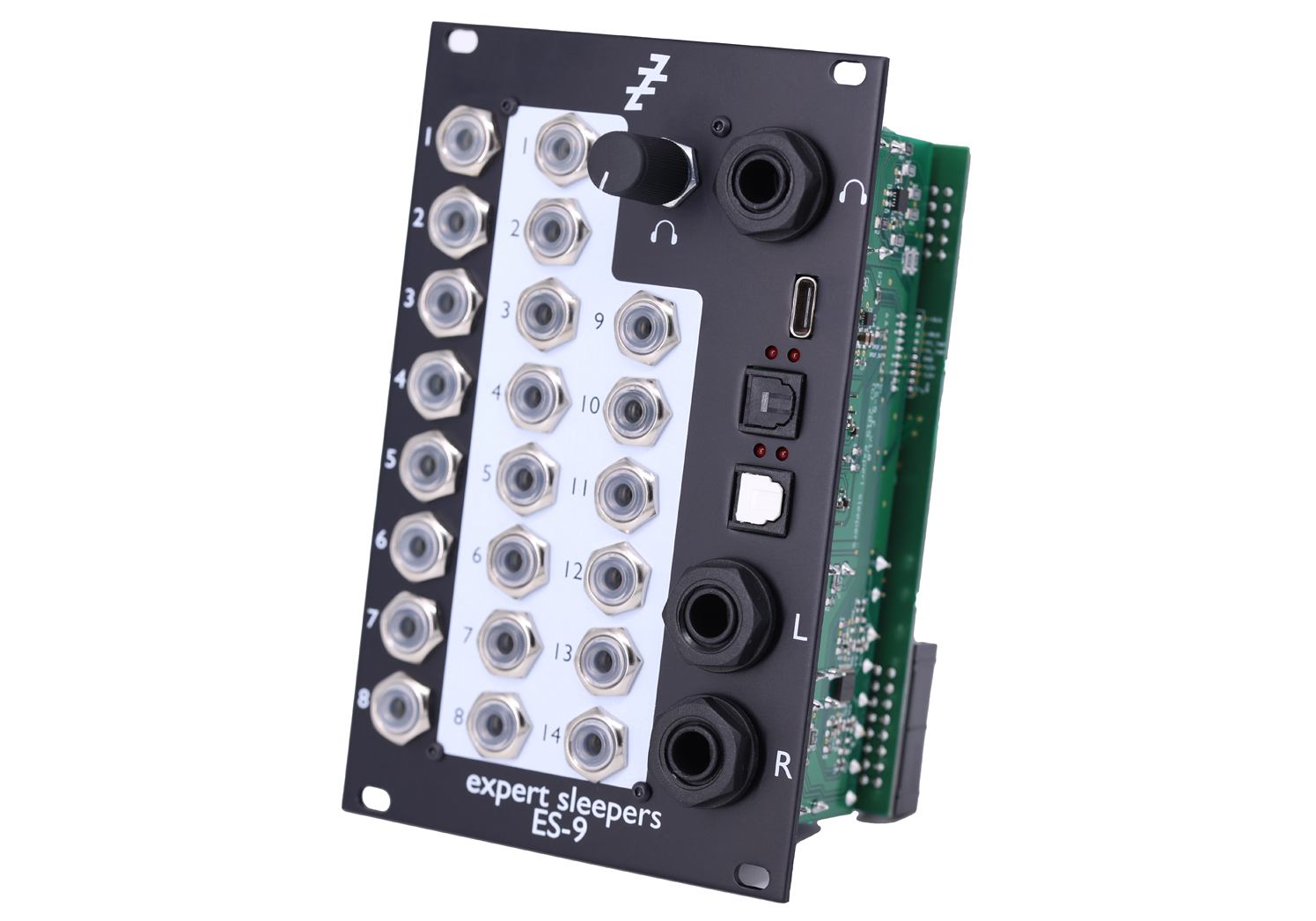

Le ES-9 est une interface audio USB 16 entrées / 16 sorties Eurorack, avec des entrées et des sorties couplées en CC qui peuvent être utilisées à la fois pour l’audio et les CV.

Avec ses sorties principales symétriques 1/4 "et sa prise casque, c'est la solution idéale pour intégrer un synthétiseur modulaire et un ordinateur portable / tablette, en studio ou lors d'un concert.

Les 14 entrées analogiques de l'ES-9 permettent le suivi ou le mixage simultané d'un grand nombre de sources sonores dans votre modulaire, tandis que les 8 sorties couplées CC sont idéales pour contrôler les modulaires avec Silent Way, Max / MSP, CV Tools d'Ableton, Bitwig Studio. ou similaire, ou pour envoyer de la sortie audio au modulaire pour traitement.

Pour encore plus de sorties (jusqu'à 48 de plus), l'ES-9 peut être étendu avec l'ES-5 *. Il possède également une paire de prises S / PDIF pour connecter d’autres équipements audio numériques.

Le ES-9 fournit également une paire de sockets MIDI (via une sortie en panne).

* L'ES-9 dispose d'une paire de canaux audio dédiés à l'ES-5. Contrairement à l'ES-3 ou à l'ES-8, vous ne disposez pas de sorties audio lâches lorsque vous utilisez l'ES-5.

Caractéristiques

• Largeur du panneau: 16HP
• Profondeur du module (câble d'alimentation inclus): 50mm
• Puissance absorbée: 451mA sur le rail + 12V, 133mA sur le rail -12V (à 96 kHz)
• Prise USB: Type C
• Prise en charge du pilote: USB 2.0 compatible avec la classe (pilote requis pour Windows 7, 8 et 10)
• Nombre de canaux: 16 pouces, 16 sorties
• Fréquences d'échantillonnage prises en charge: 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz
• Profondeur de l'échantillon audio: 24 bits

Sorties analogiques:

• 8 prises jack TS 3,5 mm, couplées CC, tension de sortie maximale d'environ ± 10V
• 2x Jacks symétriques TRS 1/4 ", couplés AC (sorties principales)
• 1x jack stéréo TRS 1/4 ", couplé CC (casque)

Entrées analogiques:

• 14 prises jack TS 3,5 mm, couplées CC, plage de tension d'entrée d'environ ± 10 V
• E / S numériques: 1x entrée S / PDIF (TOSlink), 1x sortie S / PDIF (TOSlink)
• MIDI I / O: 1 entrée, 1 sortie (en sortie)
• En-têtes d'extension: 1 pour l'ES-5, 1 pour l'évasion MIDI
• Commandes du panneau: volume du casque
• Mélangeur interne: mélangeur à croisement 8x8
