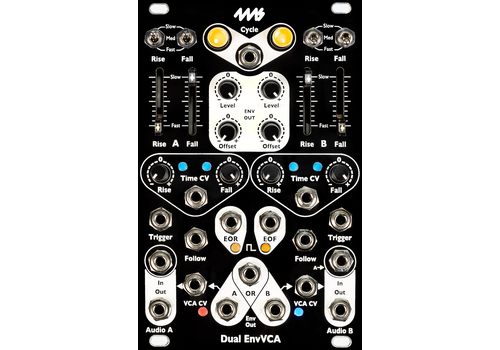

Le Dual EnvVCA est un générateur d'enveloppe linéaire analogique à deux canaux avec deux VCA exponentiels à faible bruit totalement indépendants. Avec des plages de temps allant de 30 minutes à 8kHz, il peut être utilisé comme LFO, limiteur de slew, EG complexe ASR/ADSR, oscillateur à débit audio, VCA audio/CV stéréo, suiveur d'enveloppe, processeur sidechain et module utilitaire général. Les sorties peuvent être atténuées, inversées et décalées sans perturber le VCA, ce qui en fait une source de modulation polyvalente.

100% analogique

Caractéristiques

• Générateur d'enveloppe linéaire/LFO polyvalent
• VCA exponentiels à faible bruit et faible distorsion, couplés en courant continu.
• 100% analogique
• Les curseurs et les commutateurs de gamme contrôlent les temps de montée et de descente de ~1,25ms à ~5 min.
• Le jack Time CV étend la plage de temps : ~125µs (8kHz) à ~30 min.
• Atténuateurs indépendants pour les temps de montée et de descente.
• Des LED bleues/rouges indiquent la force et la polarité.
• Boutons de cycle pour le bouclage des enveloppes (LFO)
• Les jacks d'entrée Trigger déclenchent une enveloppe en une seule fois.
• La prise d'entrée Cycle Gate permet d'activer le cycle pour les deux canaux.
• Les sorties de porte EOR/F (End of Rise/Fall) peuvent être utilisées pour enchaîner et séquencer des événements.
• Les boutons Env Level et Offset permettent de mettre à l'échelle et de décaler la sortie Env sans modifier le volume du VCA.
• Prises Audio In et Out pour faire passer de l'audio ou du CV par le VCA.
• Entrées CV VCA pour utiliser les VCA indépendamment des enveloppes :
  • Le gain du VCA est connecté en interne à la sortie de l'enveloppe lorsque la prise VCA CV n'est pas connectée.
• Les prises d'entrée Follow permettent de limiter le slew, le sustain (ASR) et les effets de filtrage exotiques.

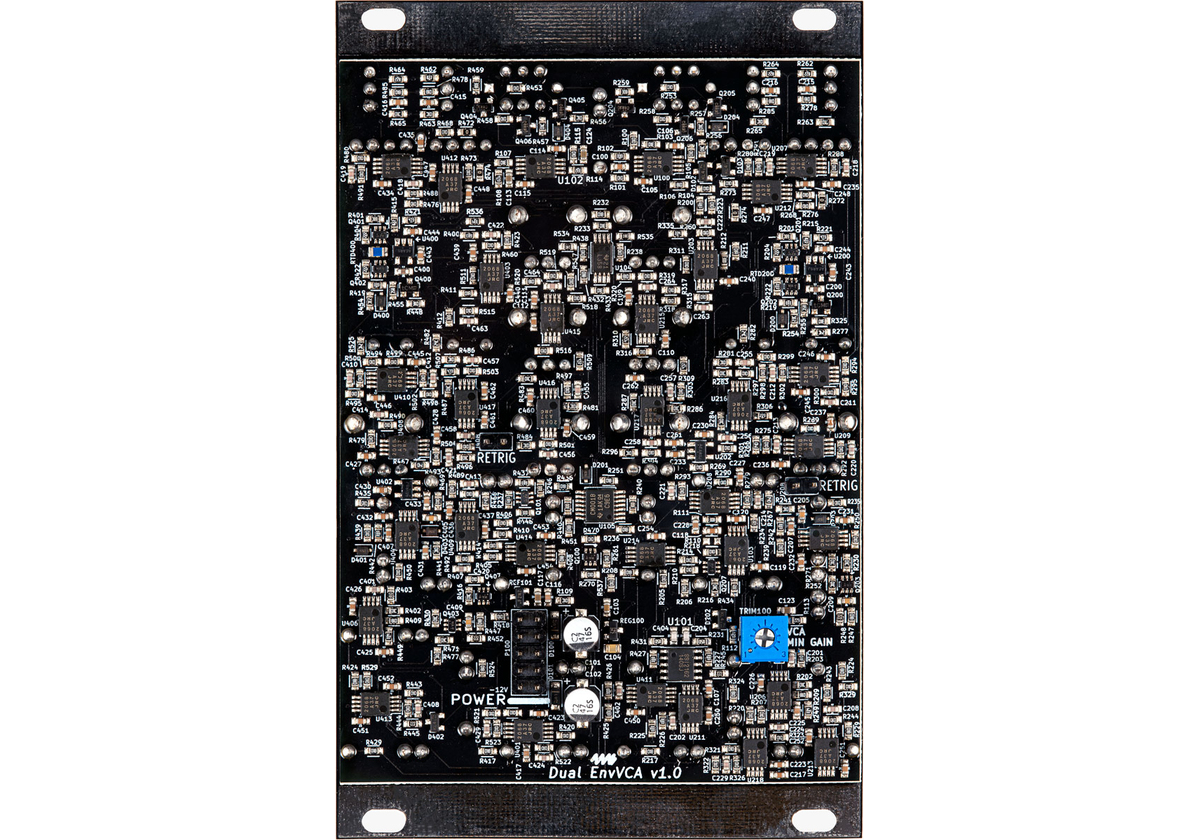

• Les cavaliers de redéclenchement permettent de redéclencher pendant la phase de montée

Le Dual EnvVCA est essentiellement un Shaped Dual EnvVCA sans les capacités de waveshaping, le mode trigger ASR, ou les sorties d'enveloppe 5V supplémentaires.

Caractéristiques module:

• Module au format Eurorack 16HP

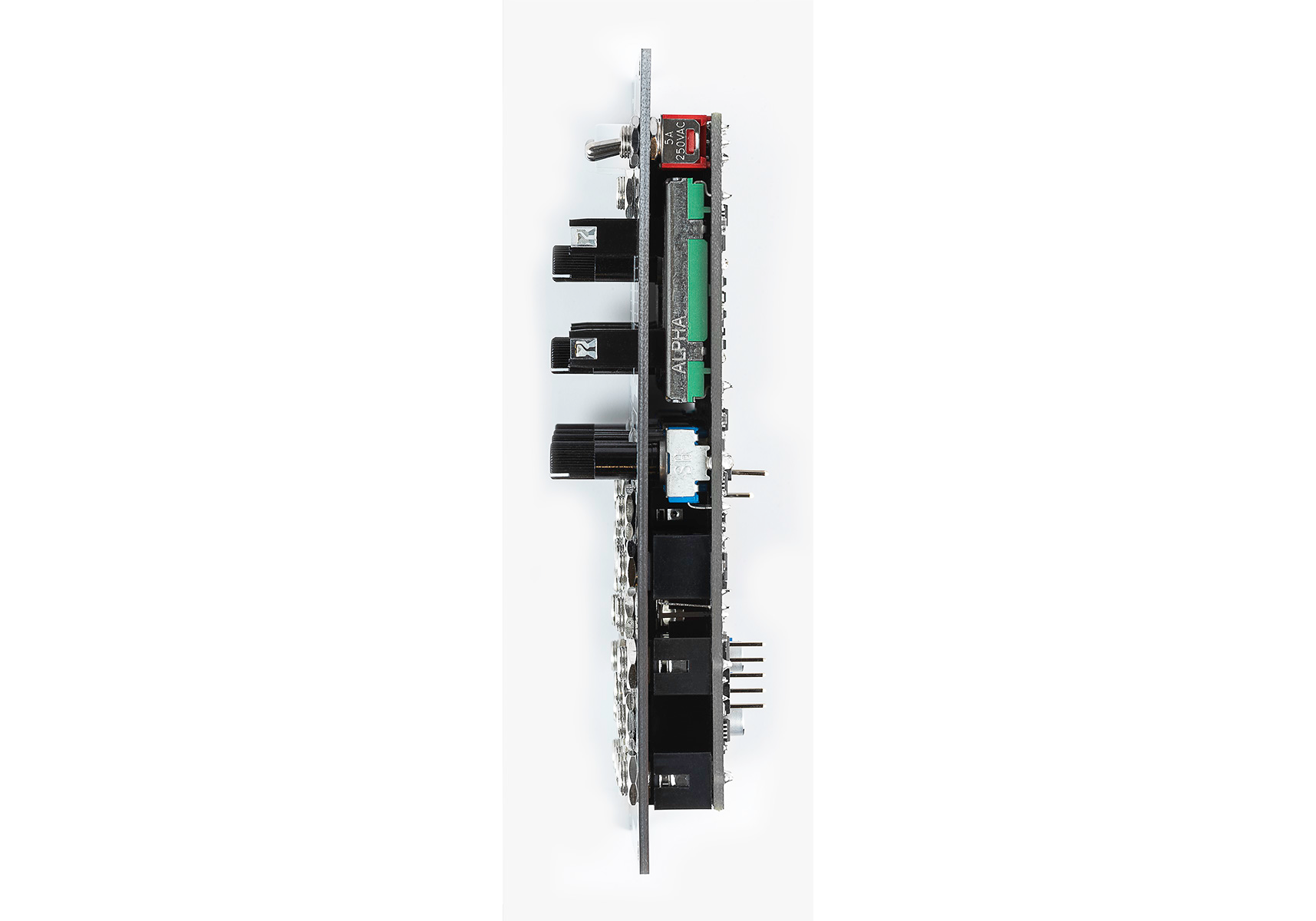

  • Profondeur maximale de 24 mm (0,95") (câble d'alimentation inclus)
  • Connecteur d'alimentation Eurorack 10 broches
• Consommation électrique
  • +12V: 156mA-12V: 131m
• Audio/VCA
  • Impédance d'entrée 100k, impédance de sortie 1k, couplage DC
  • Plage de gain VCA : -90dB à +0,9dB
  • DC à 20kHz, +/-0.1dB
  • Réponse du VCA au CV : exponentielle
• Temps d'enveloppe
  • Temps de montée ou de descente minimal : ~62us par segment (fréquence maximale de 8kHz)
  • Temps de montée maximum : >10 minutes (typiquement > 13 minutes)
  • Temps de descente maximum : >20 minutes (typiquement > 40 minutes)
• Prise Env :
  • Prise Env : Min = -10.2V, Max = +10.1V , amplitude maximale 9.3Vpp
  • Prise Trigger : seuil de front montant = 2.5V
  • Prise cycle : seuil de front montant = 2.5V
  • Prise Follow : gamme active = 0V à +5V
  • Prises EO* :
  • EOR (canal A) : Sortie porte <80mV bas à >4,50V haut
  • EOF (canal B) : EOF (canal B) : <80mV faible à >4,95V sortie de porte haute.
  • Largeur d'impulsion stable minimale : 1ms. Une durée plus courte peut produire des impulsions supplémentaires de 50µs.
  • Prises d'entrée/sortie audio : plage maximale de -10V à +10V sans écrêtage.
