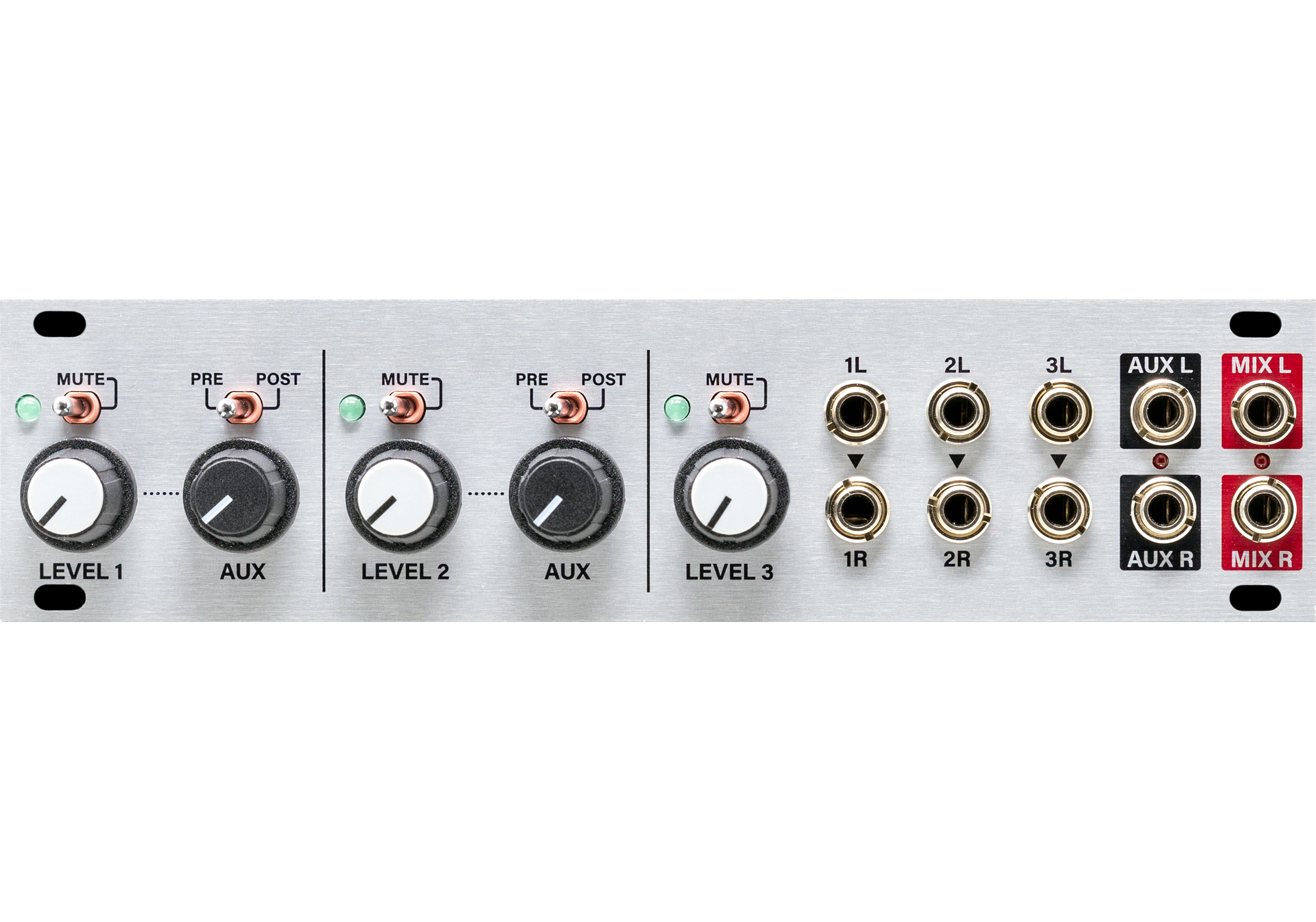

Le module Aux Mix 1U est un module de mixage stéréo à 3 canaux doté d'un bus de départ auxiliaire stéréo. Les options de routage de ce module de mixage permettent d'utiliser l'Aux Mix 1U pour les effets d'envoi, le traitement parallèle, le mixage par rétroaction, etc. Il est conçu pour les signaux audio uniquement (pas pour le mixage CV). Il est couplé en courant alternatif et utilise des atténuateurs logarithmiques de qualité audio pour une réponse régulière sur toute la plage de volume.

Chaque canal dispose d'une paire d'entrées dédiées aux sources audio stéréo. Les entrées du canal gauche sont normalisées à droite pour les sources audio mono. Les trois canaux sont dotés d'un atténuateur de niveau précis, d'un commutateur Mute et d'un indicateur de niveau d'activité d'entrée à DEL. Les trois canaux stéréo sont mixés et additionnés aux sorties principales, où ils peuvent être connectés à un système Eurorack plus large ou à un équipement pro-audio externe. L'étage de sortie comporte des diodes d'écrêtage pour une saturation plus douce lorsque les niveaux de signal sont très élevés.

En plus des commandes de mixage principales, les canaux 1 et 2 disposent également d'un atténuateur de niveau auxiliaire avec un commutateur Pre / Post. Ils peuvent être utilisés pour créer un mixage auxiliaire indépendant qui est acheminé vers une autre paire de sorties, séparée du mixage principal. L'étage de sortie Aux dispose également des mêmes diodes d'écrêtage que la sortie principale. Aux Mix 1U dispose de quatre connecteurs à 3 broches à l'arrière pour acheminer directement l'audio entre d'autres boîtiers et modules Intellijel, sans qu'il soit nécessaire d'utiliser des câbles de brassage. Les connexions comprennent Aux In, Aux Out, Chain In et Chain Out. Cela vous permet également de chaîner plusieurs modules Aux Mix 1U ensemble pour former des chaînes de mixage encore plus grandes.

Caractéristiques:

• Trois entrées stéréo avec des normales pour les sources de signaux mono.
• Commutateurs de sourdine et témoins d'activité sur chaque canal.
• Les canaux un et deux disposent de commandes de départ auxiliaire stéréo avec commutateurs individuels de routage avant/après.
• Les bus principal et auxiliaire sont dotés de diodes d'écrêtage douces pour éviter tout écrêtage brutal.
• Connexions sur le panneau arrière pour le chaînage du bus de mixage et des bus auxiliaires (câbles à 3 broches inclus).
• S'associe bien avec le Stereo I/O 1U.
• Taille : 32HP
• Profondeur : 42mm
• Alimentation : 48mA @ +12V, 42mA @ -12V
