Veuillez noter que le Lipsk II est essentiellement le même module que le Lipsk original. La seule différence importante est l'inversion de la face avant pour une meilleure cohérence avec le reste de la gamme.

Lipsk II facilite l'inversion des bits individuels produits par Drezno (ou tout autre module connecté à son en-tête d'entrée à l'arrière), et délivre le code résultant à son en-tête de sortie. L'inversion des bits peut être contrôlée manuellement en appuyant sur n'importe quelle combinaison de ses huit boutons lumineux, ou elle peut être automatisée en plaçant des signaux de porte dans ses prises d'entrée de porte. Une porte active (5V) renverse l'état du bit respectif. Si le bouton est actif (le bit est déjà inversé), la porte inverse à nouveau le bit, ce qui donne une double inversion (pas d'inversion).

Les LEDs correspondantes montrent l'effet combiné des actions manuelles et de la porte. La logique de traitement des bits est basée sur le matériel, il n'y a donc pratiquement aucune latence, ce qui permet de manipuler les signaux binaires à des vitesses extrêmes. Pour une description détaillée, veuillez vous reporter au manuel.

CARACTÉRISTIQUES:

Expandeur pour module Drenzo

inversion de chaque bit produit par Drezno (ou par un autre module)

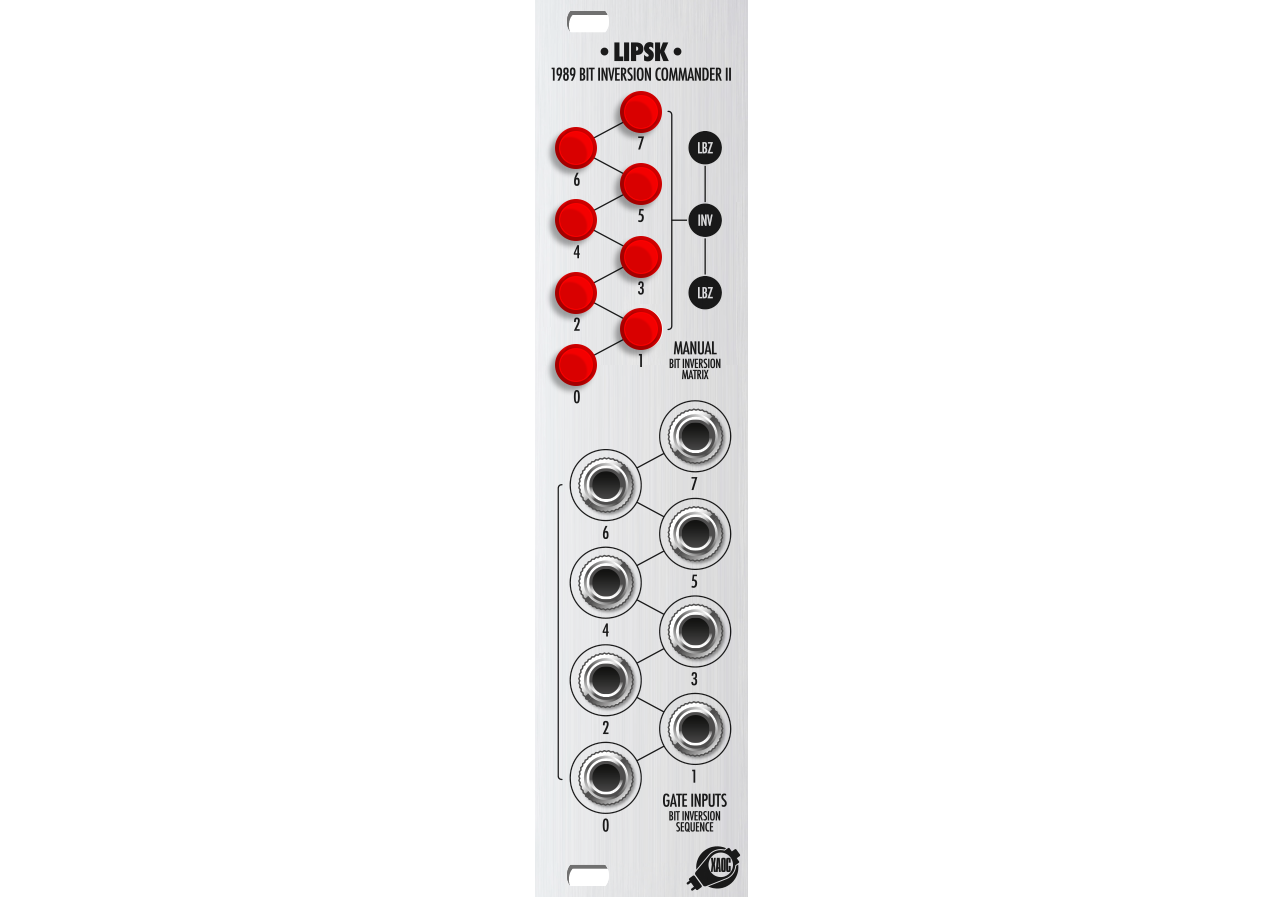

commande manuelle de l'inversion des bits en appuyant sur n'importe quelle combinaison des huit boutons éclairés
commande automatisée par signaux de porte (8 entrées de porte en façade)
consommation d'énergie : +30 mA / -0 mA
Largeur : 6 HP
