Super Sawtor est un module conçu pour produire des formes d'onde à l'unisson à partir du signal entrant. Les meilleurs résultats sont obtenus en utilisant des formes d'onde en dents de scie, triangulaires ou sinusoïdales comme signal d'entrée. La diffusion à l'unisson a été réglée pour donner presque le même type de diffusion harmonique que le célèbre oscillateur supersaw Roland jp80x0. Ainsi, alimenter le Super Sawtor avec une forme d'onde en dents de scie donnera un résultat typique du supersaw.

Bien qu'il présente certaines caractéristiques communes avec les animateurs en dents de scie, Super Sawtor offre la tension vive de la forme d'onde supersaw, qui diffère de l'imitation du son à oscillateurs multiples que la plupart des animateurs en dents de scie sont capables de produire. La principale différence réside dans l'approche utilisée : les animateurs en dents de scie ont tendance à recréer le déphasage continu des oscillateurs légèrement désaccordés/dérivants ; Super Sawtor, quant à lui, crée des harmoniques supplémentaires décalées par rapport au signal d'entrée, ce qui donne un caractère sonore différent de celui des animateurs en dents de scie.

Il convient également de mentionner que Super Sawtor est un circuit entièrement analogique sans aliasing.

Aucune source de modulation externe n'est nécessaire pour le bon fonctionnement du module. Cependant, l'utilisateur peut ajouter des modifications et des modulations à la quantité « Spread » réglée manuellement en utilisant l'entrée « CV » et en ajustant le bouton « CV » au degré souhaité.

Deux Super Sawtors identiques sont disponibles dans un module au format DOTCOM, chacun d'entre eux disposant d'entrées/sorties et de commandes séparées. Le module peut donc être considéré comme un double Super Sawtor. Le sous-module inférieur dispose d'une connexion interne de ses entrées aux entrées du sous-module supérieur. Il s'agit d'une option pratique qui permet d'économiser une connexion d'entrée lorsque vous souhaitez partager la même entrée pour les deux parties. Ce routage interne est déconnecté chaque fois qu'une fiche est insérée dans les entrées du sous-module inférieur.

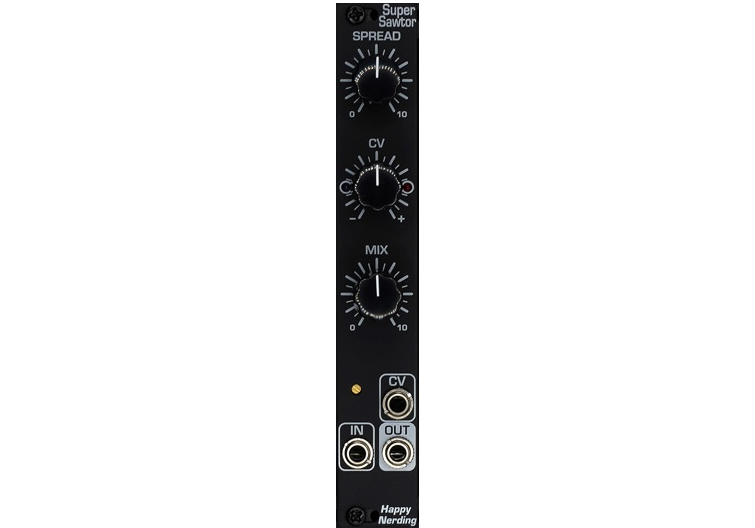

La version EURO comporte un seul module, contrairement aux deux modules du format DOTCOM, mais avec une commande MIX supplémentaire. Cette commande MIX mélange en interne le signal d'entrée (position 0 du cadran) et la sortie supersaw.

Spécifications :

• Format EURO / Format MOTM / Format DOTCOM
• Niveau d'entrée : -5 V … + 5 V (peut également accepter des entrées comprises entre [-2,5 V… +2,5 V] et [-15 V…+15 V] à l'aide des trimmers intégrés)
• Niveau de sortie : moyenne d'environ -5 V … + 5 V
• Impédance de sortie : 500 ohms
• Profondeur du module : 3 cm ou 1,5 pouce
• Consommation électrique : +85 /-85 mA à +/-15 Vcc via un connecteur MTA-100 à 6 broches standard DOTCOM pour le format DOTCOM
• +45 /-45 mA à +/-15 Vcc via un connecteur MTA-156 à 4 broches standard MOTM
• +45 /-45 mA à +/-12 Vcc via un connecteur à 10 broches standard EURO
• Largeur 4 HP
