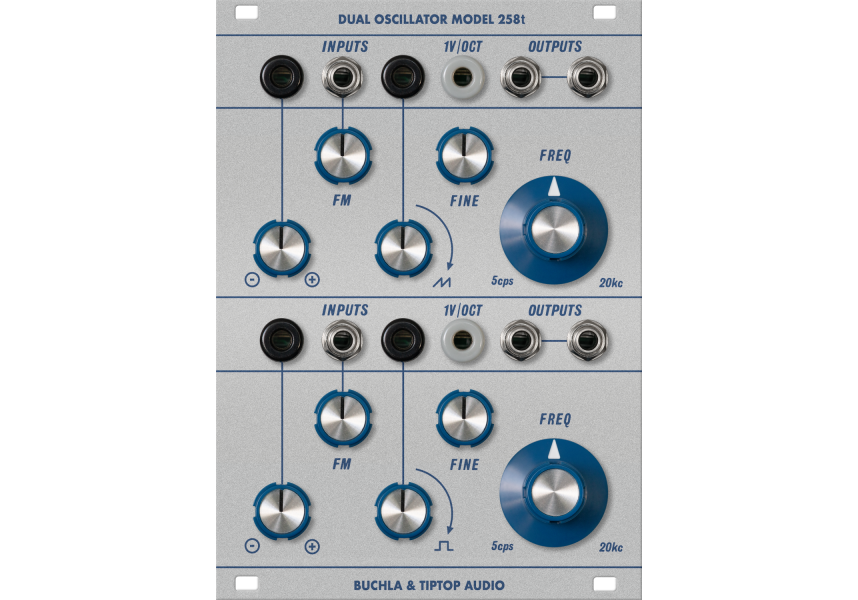

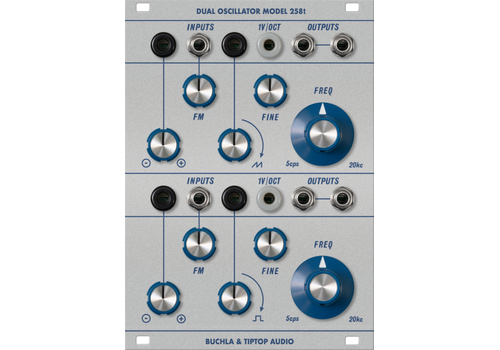

Deux oscillateurs indépendants commandés par tension. Chacun possède une entrée de traitement, une entrée de modulation de fréquence et une entrée 1V/oct. Les formes d'onde, ainsi que la fréquence, peuvent être contrôlées en tension. Les oscillateurs du modèle 258 se caractérisent par un faible contenu harmonique de l'onde sinusoïdale, une erreur d'établissement négligeable et une grande stabilité à court et à long terme, même en cas de changement rapide de la température ambiante.

TRIMMER :

Il y a trois trimmers pour chaque oscillateur à l'arrière du module :

• 1V/oct est le trimmer de suivi d'octave et est réglé en usine à l'aide d'instruments de haute précision.
• SHAPE est le trimmer qui règle l'onde sinusoïdale, pour le contenu harmonique inférieur de l'onde sinusoïdale.
• VC WAVE SHAPE définit la réponse de la mise en forme d'onde à la tension de contrôle entrante. Les deux trimmers SHAPE et VC WAVE SHAPE sont utilisés pour régler la pureté de l'onde sinusoïdale.

Caractéristiques :

• Taille : 18HP
• Profondeur : 45mm
• Alimentation : +12V 70mA / -12V 40mA
