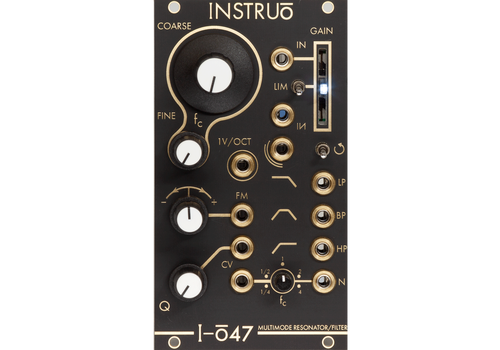

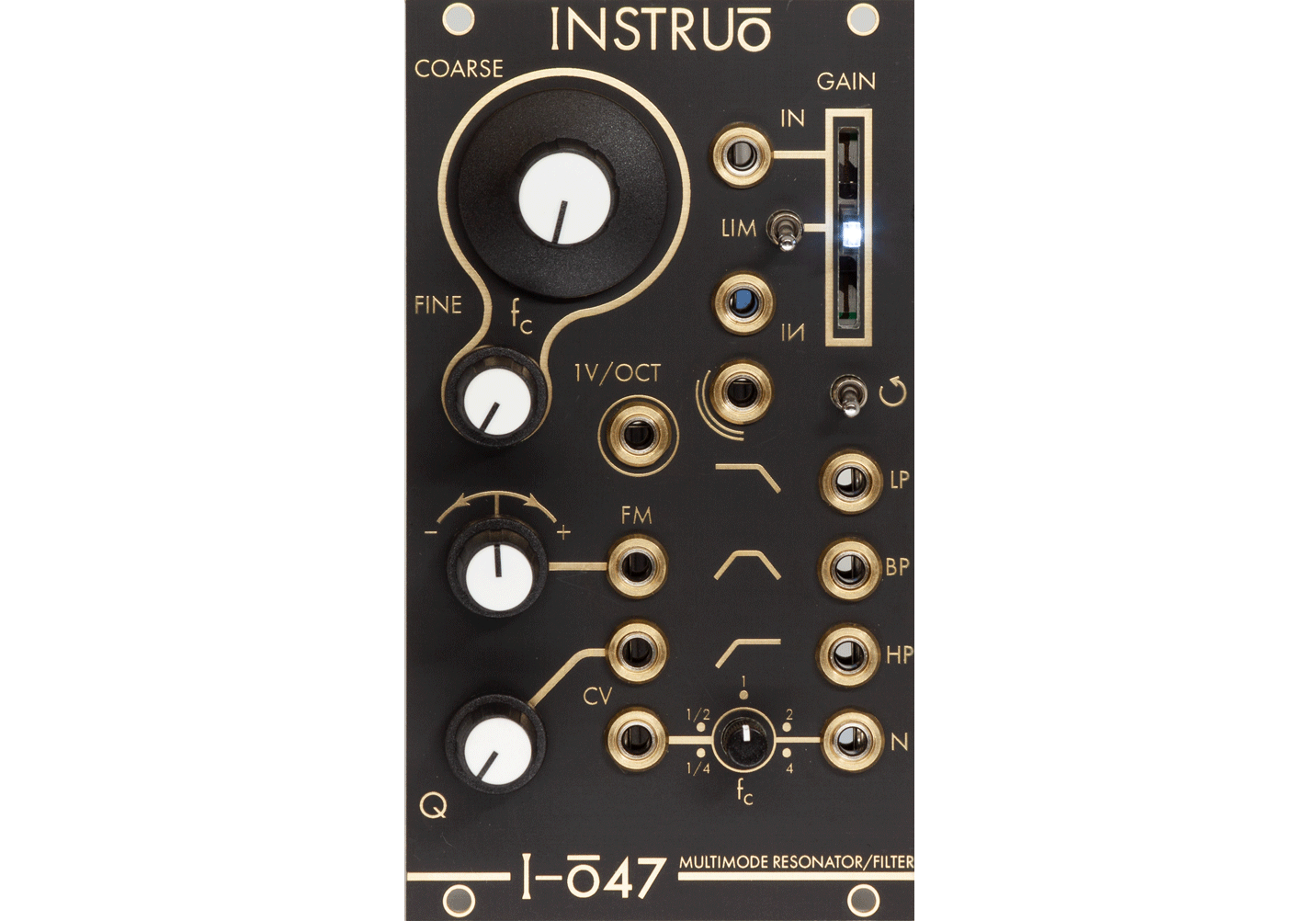

Le résonateur / filtre multimode I-ō47 tire son inspiration de la conception de circuit du module classique 1047 du système ARP2500.

Construit sur l'architecture de circuit classique de l'original, le design a été affiné avec une vaste expérimentation utilisant des composants modernes ainsi que des configurations classiques de pièces discrètes.

Les VCA internes sont une nouvelle conception hybride de transistors appariés et d’amplis-op de précision.

Différents raffinements ont également été ajoutés, tels que le contrôle de la tension sur le décalage d'entaille variable qui ouvre de nouveaux mondes de balayages et de mises en forme dynamiques.

Il y a deux entrées audio sur l'I-ō47. Le sommet passe par un étage de gain, défini par le fader, et possède un limiteur optionnel aligné avec celui-ci sélectionné par le commutateur à bascule LIM.

Ce limiteur est une implémentation du circuit tanh wave shaper qui applique la courbure douce de l’expression tanh à n’importe quel signal d’entrée. Le fader de gain se trouve devant le limiteur, ce qui permet de contrôler avec précision la quantité de saturation en chaleur générée par ce style de limitation.

Avec une simple onde en dents de scie, le limiteur courbera doucement la rampe et entraînera une amélioration subtile du son le plus grave.

Pour des signaux audio plus complexes (les voix de batterie sont un régal!), Le limiteur donnera des résultats très musicaux s'apparentant à une compression / overdrive douce, jusqu'à la limitation et à la saturation.

L'entrée inverseuse inverse la polarité du signal d'entrée. Cette entrée est également directement affectée en amplitude par le contrôle Q (résonance). À mesure que la résonance augmente, l'amplitude du signal diminue, jouant ainsi le rôle de compensation automatique du gain.

Les deux entrées peuvent être utilisées simultanément pour mélanger deux signaux audio indépendants.

La variable Notch effectue effectivement un fondu enchaîné entre les branches des signaux passe-bas et passe-haut. Le résultat est une réponse à l’encoche qui peut décaler de quelques octaves de la fréquence centrale vers le haut ou vers le bas.

Cette partie du circuit s’inspire directement du contrôle de l’encoche variable 1047 du 2500.

CV a été ajouté au moyen d’une paire VCA de fondu enchaîné linéaire optimisée. (La polyvalence de la sortie à encoche variable est apparue tôt dans le développement, le contrôle du CV est donc devenu une priorité!)

Q (résonance) est contrôlable par CV.

La bascule de retour envoie une branche supplémentaire du signal passe-bande à l'entrée non inverseuse et permet une auto-oscillation stable du filtre. Il peut être utilisé pour relancer la réponse de résonance.

L’entrée Strike peut être utilisée pour "ping" la résonance du filtre. Il est conçu pour répondre aux signaux à un débit audio, ce qui permet de l’utiliser comme entrée pour les sons à onde carrée.

Caractéristiques

• Gamme de fréquence centrale 16Hz à 16KHz
• Contrôles de fréquence 1V / octave, grossier et fin
• Entrée FM avec attenuverter
• Passe-bas 12 dB / octave
• Passe-haut 12 dB / octave
• Passage de bande 6 - 12 dB / octave en fonction de Q
• Encoche à décalage variable - / + 2 octaves
• Entrée avec contrôle de gain
• Entrée inversée avec gain dépendant de la résonance
• Frapper l'entrée pour envoyer un ping au filtre
• Commutateur de retour qui ajoute BP à l’entrée pour améliorer la résonance
• Limiteur basé sur le formateur d'ondes tanh qui affecte l'entrée principale (atténuateur de gain postérieur
