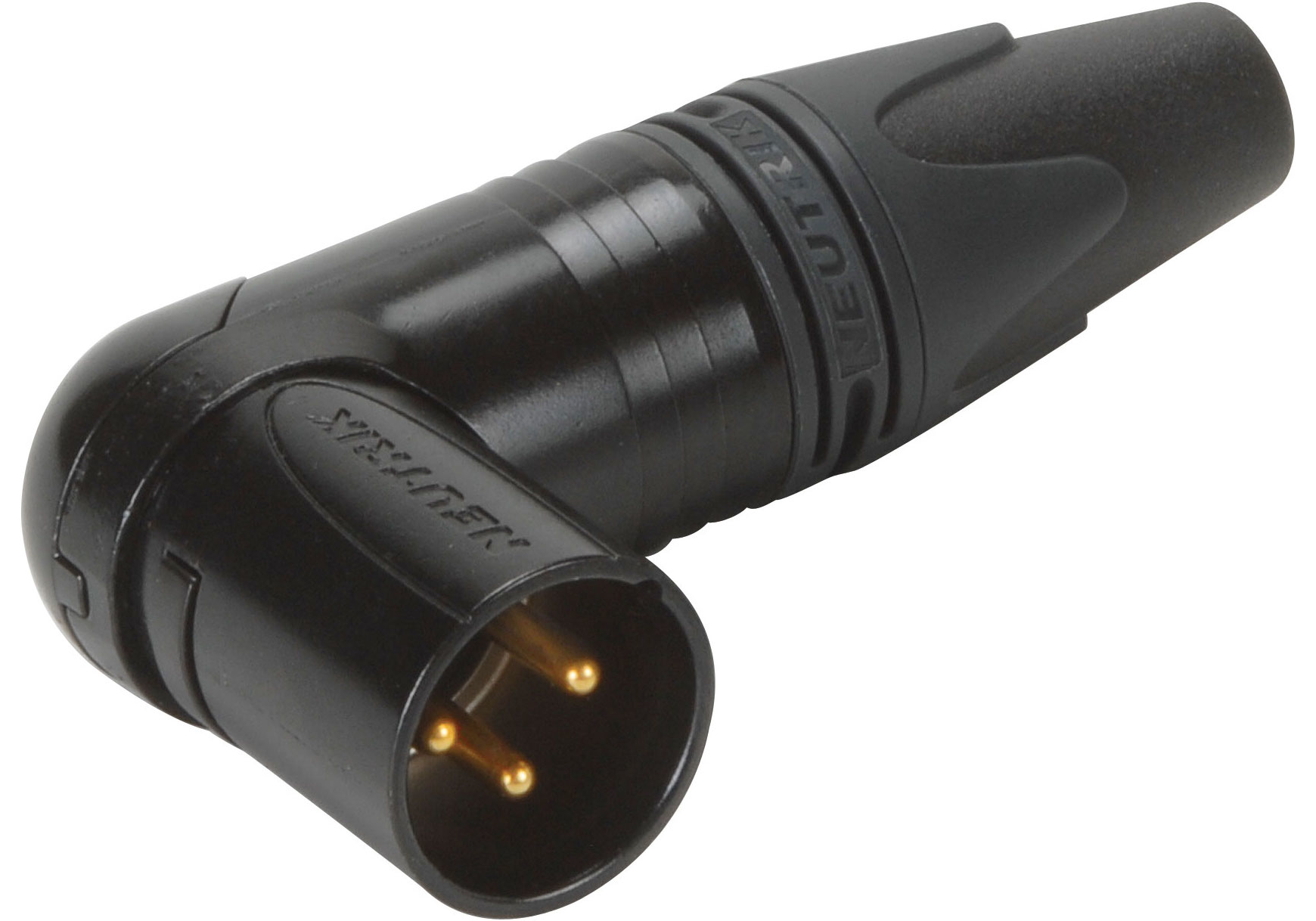

Fiche coudée XLR 3 pôles Neutrik, version HQ avec contacts plaqués or pour câble ø 3.5-8 mm.

NC3MRX-B = mâle

NC3FRX-B = femelle

La gamme RX est la version coudée de la gamme de connecteurs pour câble XX. Remplaçante de la gamme RC, elle offre de nouvelles caractéristiques facilitant le montage et améliorant l'intégrité du contact et est dotée d'une gaine anti-traction.

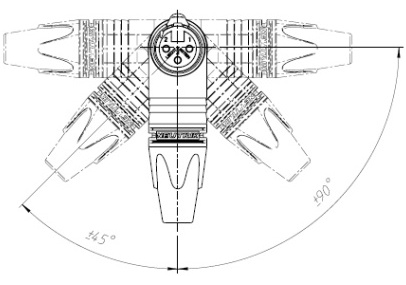

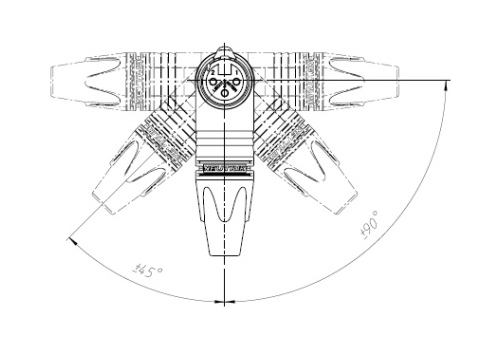

Le jeu de broches peut être orienté à intervalles de 45° par rapport au logement d'entrée de câble, offrant un total de cinq positions possibles pour les contacts par rapport à l'entrée du câble, ce qui autorise la plus haute densité possible dans les applications très serrées.

Conçus en quatre parties avec filetage, ils sont faciles à assembler. Le bloc des contacts est en plastique dur (polyamide) et s'insère par l'arrière de la coque. Les contacts femelles ont une conception à cage unique, avec sept ressorts de contact indépendants pour une faible résistance de contact et une haute fiabilite. Ils intègrent un rempart de soudure pour empêcher la soudure de couler dans la zone des contacts correspondants.

Le connecteur femelle a un loquet métallique solide amélioré, plus grand et plus facile à manipuler, ainsi que de nouveaux contacts de masse à ressorts supplémentaires pour une meilleure continuité de la masse du corps. Le mâle a une encoche de verrouillage améliorée pour une rétention plus stable du connecteur correspondant.

La conception du guide câble Neutrik offre un serrage solide avec tous les câbles de 3,5 à 8,0 mm de diamètre et offre maintenant une plus grande résistance à la traction. Un crochet amélioré aide à prévenir d'une ouverture accidentelle de la gaine anti-traction durant l'utilisation. Les passe-câbles avec gaine anti-traction en polyuréthane procurent une haute protection du câble contre les contraintes de courbure.
